Kia Rio (YB): capó / GANCHO DE CIERRE DEL CAP

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / capó / GANCHO DE CIERRE DEL CAP

Componentes y localización de los componentes

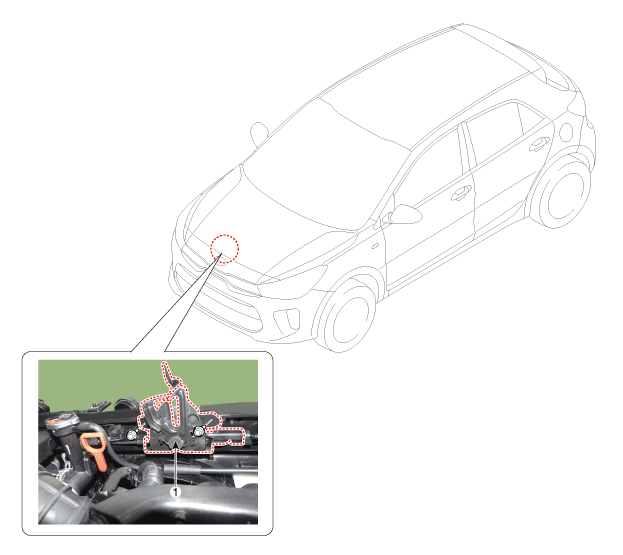

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto del pestillo inferior del capó

Procedimientos de reparación

Sustitución

1.	Desmonte la cubierta del parachoques delantero. (Consulte "Parachoques delantero : Desde el conjunto del parachoques")

2.	Desmonte el conducto de aire (A).

3.	Desconecte el cable del enganche del capó (A).

4.	Desconecte el conector del pestillo del capó (A).

Retire el conjunto del pestillo inferior del capó (A) después de aflojar los pernos.

Par de apriete:

7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·pie)

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el cable de liberación del pestillo del capó está conectado correctamente.

•	Asegúrese de que el capó se bloquea/desbloquea y se abre/cierra correctamente.

•	Ajuste la alineación del pestillo.
