Kia Rio: Transmision / Funda BJ

Kia Rio (YB) Manual de Taller / Transmisiones y ejes / Transmision / Funda BJ

Componentes y localización de los componentes

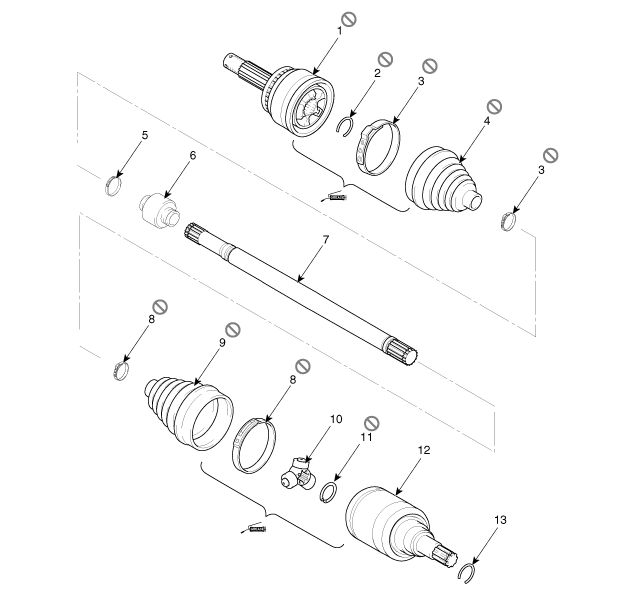

Componentes

(DCH)

1. Conjunto BJ
2. Pasador
3. Brida de funda BJ
4. Funda BJ

5. Banda de amortiguador dinámico
6. Amortiguador dinámico
7. Eje
8. Brida de la funda TJ

9. Funda TJ
10. Conjunto de trípode
11. Circlip
12. Carcasa TJ

13. Resorte circular

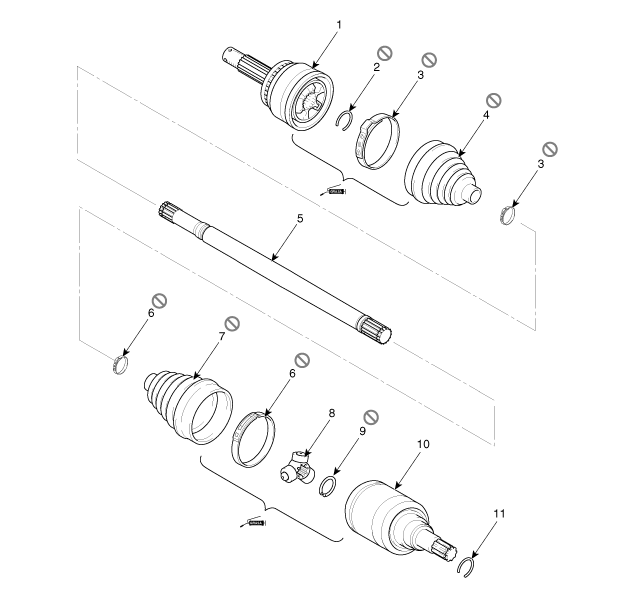

(IZQ)

1. Conjunto BJ
2. Grapa circular BJ
3. Brida de funda BJ
4. Funda BJ

5. Eje
6. Brida de la funda TJ
7. Funda TJ
8. Conjunto de trípode

9. Anillo elástico
10. Caja TJ
11. Circlip

Procedimientos de reparación

Sustitución

1.	Retire el árbol de transmisión delantero. (Consulte el conjunto del árbol de la transmisión - “Árbol de la transmisión delantero”)

2.	Retire el conjunto de la junta TJ (Consulte el conjunto del árbol de la transmisión - “Junta TJ”)

3.	Retire el amortiguador dinámico. (Consulte el conjunto del árbol de la transmisión - “Amortiguador dinámico”)

4.	Saque las bandas de la funda BJ (-) con la ayuda de un destornillador de punta plana o unos alicates (A).

5.	Retire la funda BJ.

El montaje debe realizarse en el orden inverso al desmontaje.

•	No desmonte el conjunto B.J. (Junta Bierfield).

•	Aplicar grasa especial a la articulación de la transmisión. No utilizar ningún otro tipo de grasa.

•	Cambie la banda de las fundas por una nueva.

7.	Compruebe la alineación delantera. (Consulte el sistema de suspensión - "Alineación")

Amortiguador dinámico

Componentes y localización de los componentes Componentes (DCH) 1. Conjunto BJ 2. Pasador 3. Brida de funda BJ 4. Funda BJ 5. Banda de amor ...
