Kia Rio: Techo solar / Cristal del techo solar

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Techo solar / Cristal del techo solar

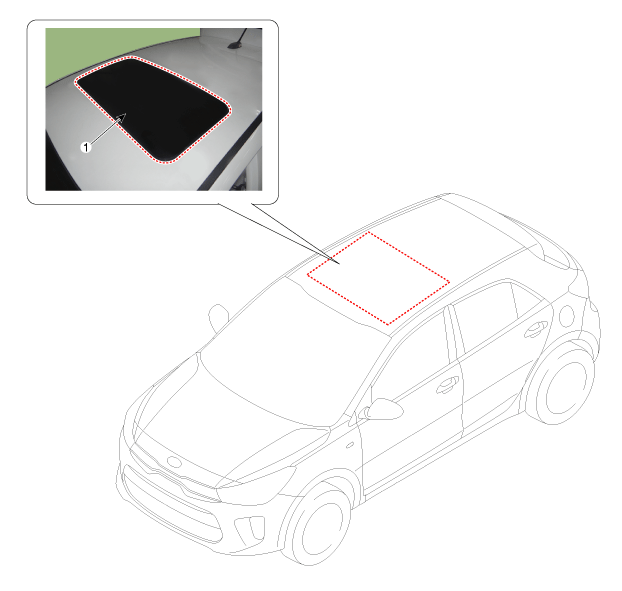

Componentes y localización de los componentes

Componentes

1. Cristal del techo solar

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

1.	Cierre el cristal del techo solar por completo pulsando el interruptor del techo solar.

Afloje los tornillos de montaje (A) y desmonte el cristal del techo solar (B).

No cause daños en el panel del techo.

El montaje debe realizarse en el orden inverso al desmontaje.

Después de sustituir el cristal móvil ajuste la alineación si es necesario.
