Kia Rio: Sistema lubricacion / Conjunto del refrigerador y del filtro de aceite

Kia Rio (YB) Manual de Taller / Mantenimiento / Sistema lubricacion / Conjunto del refrigerador y del filtro de aceite

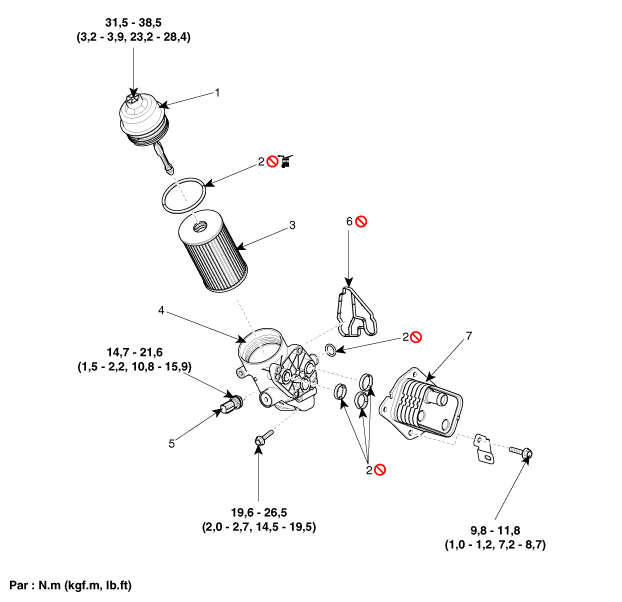

Componentes y localización de los componentes

Componentes

1. Tapa del filtro de aceite
2. Junta tórica
3. Elemento del filtro de aceite
4. Alojamiento del filtro de aceite

5. Interruptor de presión de aceite
6. Junta de goma
7. Conjunto del refrigerador de aceite

Procedimientos de reparación

Desmontaje y montaje

1.	Drene el aceite para motores. (Consulte el sistema de lubricación - "Aceite del motor")

2.	Desmonte el tubo y el indicador de nivel de aceite. (Consulte el sistema de lubricación- "Conducto e indicador del nivel de aceite")

Desconecte la manguera del refrigerador de aceite (A).

Cuando desmonte y vuelva a montar las mangueras del refrigerador de aceite, no aplique demasiada fuerza porque podría causar deformación de la boquilla del refrigerador provocando fugas de refrigerante.

4.	Desconecte el conector del interruptor de presión(A).

Desmonte el conjunto del filtro de aceite y el refrigerador (A).

Par de apriete:

19,6 ~ 26,5 N·m (2,0 ~ 2,7 kgf·m, 14,5 ~ 19,5 lb-pie)

Cuando monte el conjunto del filtro de aceite y del refrigerador, cambie la junta de foma por una nueva.

Extraiga el refrigerador del aceite (B) del filtro de aceite (A).

Par de apriete:

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgf·m, 7,2 ~ 8,7 lb·pie)

Cuando monte el refrigerador de aceite, cambie las juntas tóricas por unas nuevas.

7.	El montaje debe realizarse en el orden inverso al desmontaje.
