Kia Rio: acolchado / Conjunto del panel de protección principal

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / acolchado / Conjunto del panel de protección principal

Componentes y localización de los componentes

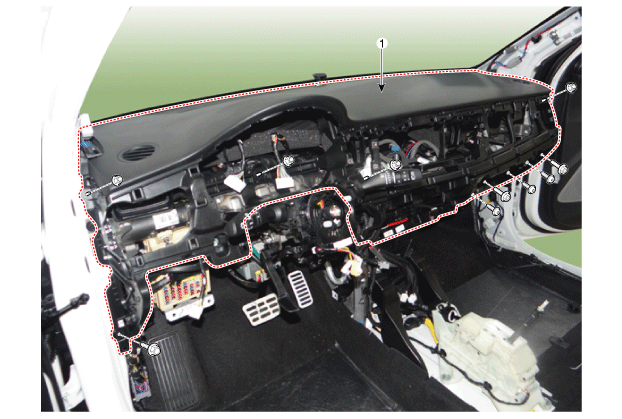

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto del panel de protección principal

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el asiento delantero. (Consulte el asiento delantero - "Conjunto del asiento delantero")

3.	Retire el conjunto de la consola del piso. (Consulte la consola del suelo- "Conjunto de la consola del suelo")

4.	Desmonte el panel central del instrumento combinado. (Consulte el panel de protección - "Panel del tablero")

5.	Desmonte el panel de protección inferior (IZQ). (Consulte el panel de protección - "Panel de protección inferior")

6.	Desmontar el tablero central. (Consulte el panel de protección - "Panel del tablero central")

7.	Retire la unidad de control del calefactor. (Consulte "Calefacción, Ventilación y Aire acondicionado : Unidad de control del calefactor y del aire acondicionado (FATC)")

8.	Desmonte el panel de protección inferior central. (Consulte el panel de protección - "Panel de protección inferior")

9.	Quitar el volante. (Consulte el Sistema de dirección - "Volante")

10.	Extraiga el panel inferior de la cubierta de la columna de dirección. (Consulte el panel de protección - "Panel de cubierta de la columna de dirección")

11.	Desmonte el guarnecido del pilar delantero. (Consulte el guarnecido interior - "Guarnecido de la columna delantera")

12.	Desmonte el panel lateral del panel de protección del conductor (A) y el conducto de ventilación de aire.

13.	Separe el fotosensor (A) con un extractor.

14.	Retire el foto sensor (A) después de desconectar el conector del foto sensor.

15.	Desmonte el conector del airbag (A) tras soltar las tuercas de montaje (B).

16.	Desmonte el conjunto del panel de protección principal (A) tras aflojar los pernos y las tuercas de montaje.

17.	Desmonte el airbag del acompañante (A) tras soltar los tornillos.

18.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el panel de protección ajusta correctamente en las clavijas de guía.

•	Antes de apretar los pernos, asegúrese de que el mazo de cables del panel de protección no esté pellizcado.

•	Asegúrese de que los conectores se conectan adecuadamente, al igual que el cable de la antena.

•	Introduzca el código antirrobo para la radio, y a continuación las presintonías de radio del cliente.
