Kia Rio: acolchado / Conjunto del travesaño del tablero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / acolchado / Conjunto del travesaño del tablero

Componentes y localización de los componentes
LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto del panel de protección principal


Procedimientos de reparación
Sustitución


Póngase guantes para proteger sus manos.



Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.

Retire la cubierta superior.

(Consulte "Cubierta superior del capó")

2.

Desmonte el motor del limpiaparabrisas delantero.

(Consulte el sistema eléctrico de la carrocería - "Motor del limpiaparabrisas delantero")

3.

Soltar el tablero.

(Consulte el panel de protección - "Conjunto del panel de protección principal")

4.

Baje la columna de dirección después de aflojar las tuercas de montaje.

(Consulte el Sistema de dirección - "Columna de dirección y eje")

5.

Afloje los pernos de montaje (A) del miembro transversal del panel inferior del parabrisas.

6.

Desconecte el conector (A) y los clips de montaje de la columna delantera.

[LADO DEL CONDUCTOR]

[LADO DEL PASAJERO]

7.

Desconecte los conectores de la caja multiusos (A) y después extraiga los clips de montaje del cableado.

[LADO DEL CONDUCTOR]

[LADO DEL PASAJERO]

8.

Desconecte los conectores de la caja de conexiones del compartimento del acompañante (A).

9.

Desconecte el conector (A) y retire los pasadores de montaje del cableado.

10.

Desconecte el conector del módulo de control del airbag (A).

11.

Desconecte el conector del sensor de temperatura del evaporador (A) y después extraiga los clips de montaje del cableado.

12.

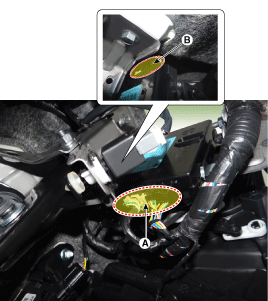

Desconecte el conector de la unidad BCM (A) y (B).

13.

Desconecte el conector del actuador del modo (A).

14.

Desconecte el conector del motor del ventilador (A) y extraiga los pasadores de montaje del cable.

15.

Desconecte el conector MOS (A) y el conector del actuador de control de temperatura (B).

16.

Desconecte el conector del actuador de admisión del ventilador (A).

17.

Desconecte los conectores de la unidad de la llave Smart(A).

18.

Extraiga las tapas del perno de montaje de la barra del travesaño del panel inferior del parabrisas (A).

19.

Desmonte el conjunto del miembro transversal del panel inferior del parabrisas (A) tras aflojar los pernos y las tuercas de montaje.

[LADO DEL CONDUCTOR]

[LADO DEL PASAJERO]

20.

Extraiga el mazo de cables principal (A) del travesaño del panel inferior del parabrisas.

21.

El montaje debe realizarse en el orden inverso al desmontaje.



Asegúrese de que el panel de protección ajusta correctamente en las clavijas de guía.

Antes de apretar los pernos, asegúrese de que el mazo de cables del panel de protección no esté pellizcado.

Asegúrese de que los conectores se conectan adecuadamente, al igual que el cable de la antena.

Introduzca el código antirrobo para la radio, y a continuación las presintonías de radio del cliente.
