Kia Rio: Consola del suelo / Conjunto de la consola del suelo

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Consola del suelo / Conjunto de la consola del suelo

Componentes y localización de los componentes

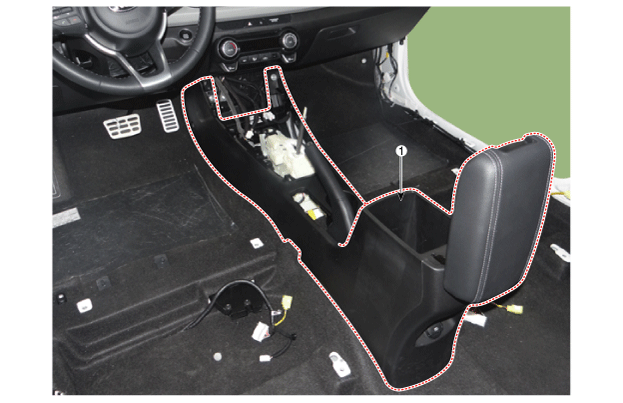

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto de la consola del suelo

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Para desmontar el mando & las fundas (A) de engranjes, tire de los dos hacia arriba.

2.	Con un desmontador, retire la cubierta superior de la consola del suelo (A).

3.	Desconecte los conectores (A) de la cubierta superior de la consola del suelo.

4.	Extraiga la cubierta del freno de estacionamiento (A).

5.	Desmonte el soporte de la consola (A) tras aflojar los tornillos.

6.	Desconecte el conector de la consola (A) y afloje el perno de montaje.

7.	Retire la alfombrilla del reposabrazos de la consola (A).

8.	Afloje los pernos de montaje de la consola superior (A).

9.	Afloje el tornillo de montaje en ambos lados de la consola (A).

10.	Desmonte completamente la consola (A).

11.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Cambie los clips que estén dañados.
