Kia Rio: Mantenimiento / Conjunto culata motor

Kia Rio (YB) Manual de Taller / Mantenimiento / Conjunto culata motor

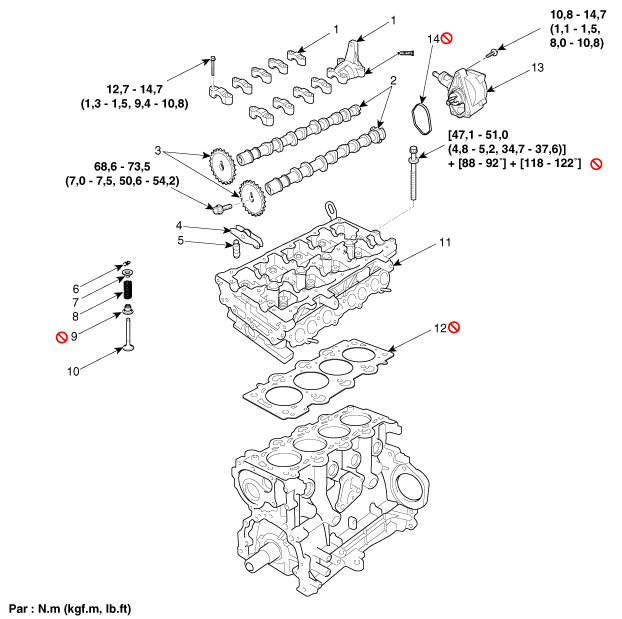

Componentes y localización de los componentes

Componentes

1. Tapa del cojinete del árbol de levas
2. Árbol de levas
3. Rueda dentada del árbol de levas
4. Rodillo de leva

5. Taqué hidráulico (HLA)
6. Cierre del retenedor del muelle de la válvula
7. Retén del muelle de la válvula
8. Muelle de la válvula

9. Junta del vástago de la válvula
10. Válvula
11. Culata
12. Junta de la culata
