Kia Rio (YB): Sistema de frenos / Cilindro maestro

Kia Rio (YB) Manual de Taller / Sistema de frenos / Sistema de frenos / Cilindro maestro

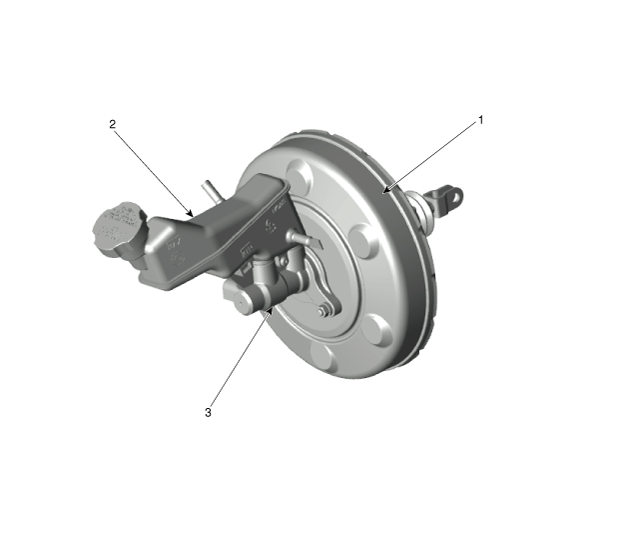

Componentes y localización de los componentes

Componentes

1. Conjunto del servofreno
2. Depósito
3. Cilindro maestro

Procedimientos de reparación

Extracción
1.

Extraiga la batería y la bandeja de la batería.

D 1,4 U2 TCI (Consulte "Sistema eléctrico del motor : Batería")

G 1,0 T-GDI (Consulte "Sistema eléctrico del motor : Batería")

G 1,2 MPI (Consulte "Sistema eléctrico del motor : Batería")

G 1.4 MPI (Consulte el sistema eléctrico del motor - "Batería")

2.

Desmonte el conjunto del purificador de aire.

D 1,4 U2 TCI (Consulte "Sistema mecánico del motor : Purificador de aire")

G 1,0 T-GDI (Consulte "Sistema mecánico del motor : Purificador de aire")

G 1,2 MPI (Consulte "Sistema mecánico del motor : Purificador de aire")

G 1,4 MPI (Consulte "Sistema mecánico del motor : Purificador de aire")

3.

Extraiga el líquido de frenos del depósito del cilindro maestro utilizando una jeringuilla.



No vierta líquido de frenos en el vehículo, ya que puede dañar la pintura. Si el líquido de frenos entra en contacto con la pintura, límpielo inmediatamente con agua.
4.

Desconecte el conector del interruptor del nivel de líquido de frenos (A) y desconecte el tubo del freno (B) del cilindro maestro aflojando la tuerca abocinada.

Par de apriete

ABS: 13,7 ~ 16,7 N.m (1,4 ~ 1,7 kgf.m, 10,1 ~ 12,3 lb-ft)

ESC : 18,6 - 22,6N·m (1,9 - 2,3kgf·m, 13,7 - 16,6lb·ft)

5.

Desmonte el cilindro maestro (B) del servofreno tras aflojar las tuercas de montaje (A).

Par de apriete

9,8 ~ 15,7 N.m (1,0 ~ 1,6 kgf.m, 7,2 ~ 11,6 lb·pie)

Instalación
1.

El montaje debe realizarse en el orden inverso al desmontaje.
2.

Después del montaje, purgue el sistema de frenos.

(Consulte "Sistema de frenos : Sistema de frenos")
