Kia Rio (YB): Asiento Eléctrico / Calentador del asiento

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Asiento Eléctrico / Calentador del asiento

Componentes y localización de los componentes

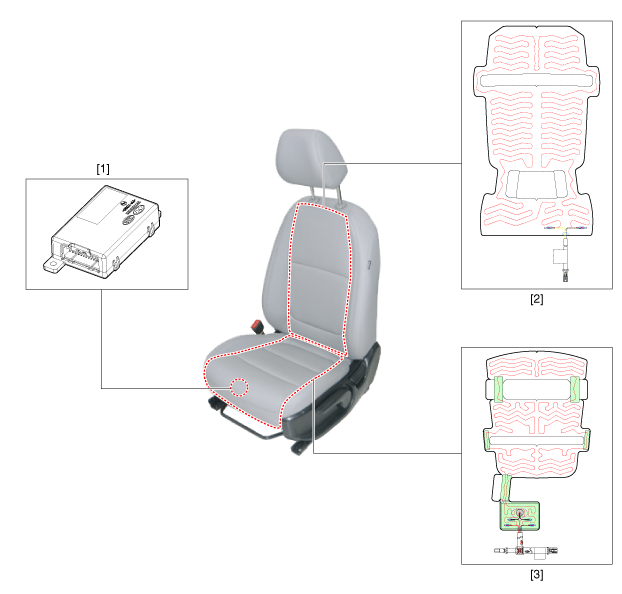

LOCALIZACIÓN DE LOS COMPONENTES

1. Unidad del calefactor del asiento (sólo en el asiento del acompañante)
2. Calefactor del respaldo del asiento delantero

3. Calefactor del cojín del asiento delantero

Diagramas esquemáticos

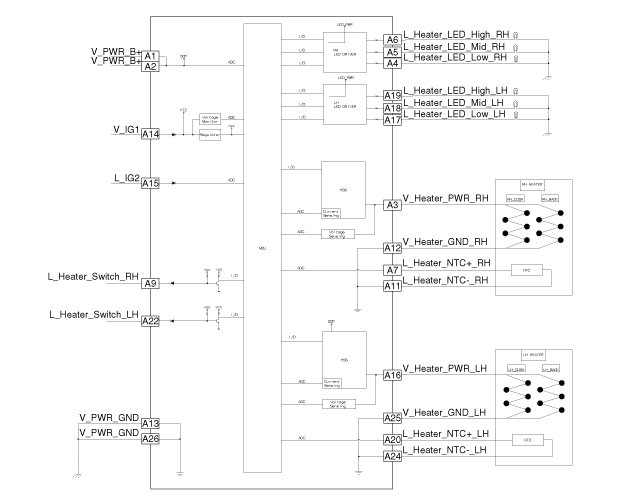

Diagrama del circuito

Procedimientos de reparación

Inspección

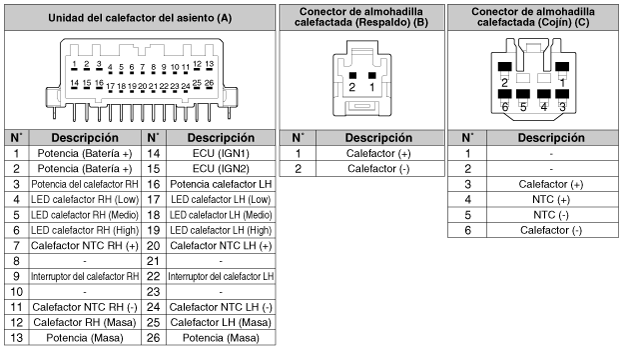

Compruebe si hay continuidad y mida la resistencia entre los terminales n°3 y n° 6.

Valor estándar

Conductor/ Acompañante (cojín + respaldo)

Calefactor asiento : 1,54Ω±10%/23°C

Asiento ventilado : 1,93Ω ± 10%/23°C

Acciona el calefactor del asiento tras conectar el conector y comprobar el termostato midiendo la temperatura de la superficie del asiento.

Valor estándar

1°: cojín: 36±2°C, respaldo: 40±2°C

2°: cojín: 39±2°C, respaldo: 45±2°C

3°: cojín: 42±2°C, respaldo: 50±2°C

Extracción

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el conjunto del asiento delantero. (Consulte el grupo de carrocería - "Conjunto del asiento delantero")

3.	Desconecte el conector de la unidad del calefactor del asiento (A).

4.	Desmonte la unidad del calefactor del asiento (A) tras aflojar los tornillos de montaje.

Instalación

1.	Monte la unidad del calefactor y el conecte el conector.

2.	Monte el conjunto del asiento delantero.

3.	Conecte el terminal negativo (-) de la batería.
