| Extracción |
| 1. |
Desmonte las tuercas de la rueda, la rueda delantera y el neumático del cubo delantero.
|
| 2. |
Extraiga la tuerca y el perno del brazo inferior (A).
|
| 3. |
Desmonte el brazo inferior delantero del portamangueta delantero con la herramienta especial (0K545-A9100).
|
| 4. |
Desmonte el brazo inferior (A) del bastidor auxiliar.
|
| 5. |
El montaje debe realizarse en el orden inverso al desmontaje. |
| 6. |
Compruebe la alineación de las ruedas. (Consulte el grupo Neumáticos/ Ruedas - "Alineación") |
Junta de rótula del brazo inferior
| 1. |
Desmonte el brazo inferior delantero. (Consulte Sistema de suspensión - "Brazo inferior delantero".) |
| 2. |
Extraiga el anillo elástico (A) de la junta de rótula del brazo inferior.
|
| 3. |

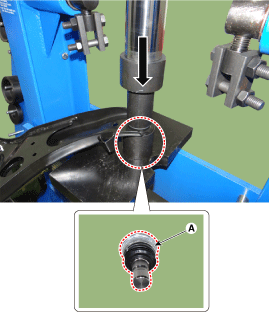

Con una prensa, desmonte la junta de rótula (A) del brazo inferior.
|
| 4. |
Con una prensa, monte la nueva junta de rótula.
|
| Inspección |
| 1. |
Compruebe que el casquillo no esté desgastado o deteriorado. |
| 2. |
Compruebe que el brazo inferior no esté doblado o agrietado. |
| 3. |
Compruebe si hay deformación en el brazo inferior. |
| 4. |
Compruebe todos los pernos y tuercas. |
