Kia Rio: Transmision / Amortiguador dinámico

Kia Rio (YB) Manual de Taller / Transmisiones y ejes / Transmision / Amortiguador dinámico

Componentes y localización de los componentes
Componentes

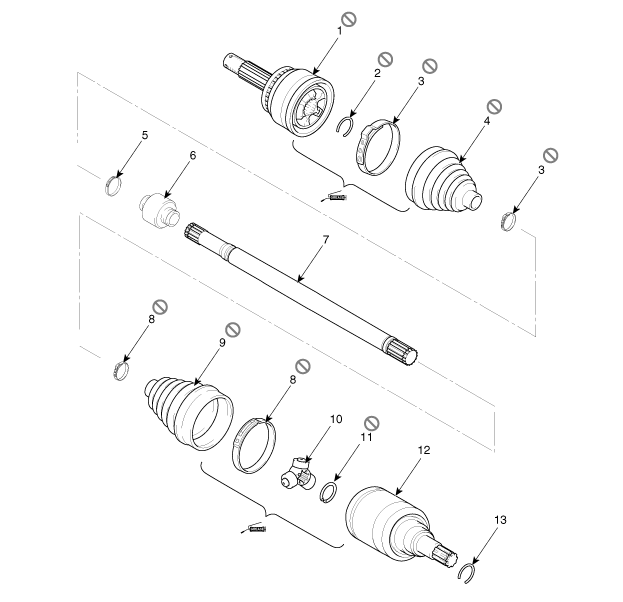

(DCH)

1. Conjunto BJ
2. Pasador
3. Brida de funda BJ
4. Funda BJ
5. Banda de amortiguador dinámico
6. Amortiguador dinámico
7. Eje
8. Brida de la funda TJ
9. Funda TJ
10. Conjunto de trípode
11. Circlip
12. Carcasa TJ
13. Resorte circular

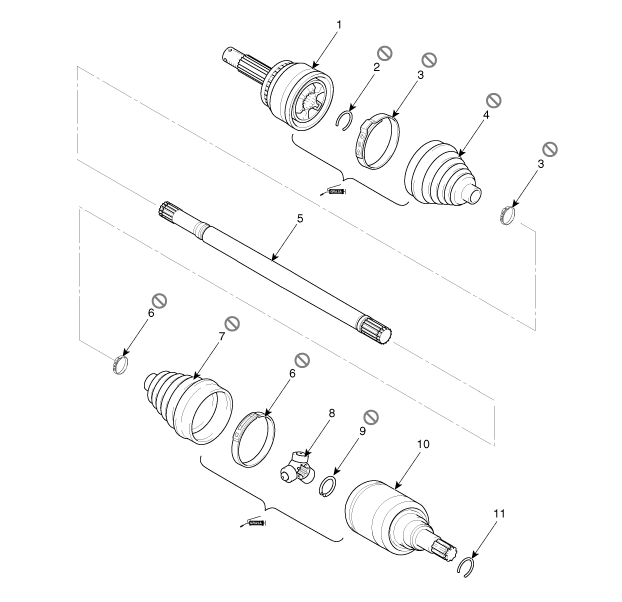

(IZQ)

1. Conjunto BJ
2. Grapa circular BJ
3. Brida de funda BJ
4. Funda BJ
5. Eje
6. Brida de la funda TJ
7. Funda TJ
8. Conjunto de trípode
9. Anillo elástico
10. Caja TJ
11. Circlip

Procedimientos de reparación
Sustitución
1.

Retire el árbol de transmisión delantero.

(Consulte el grupo del árbol de la transmisión y el eje- “Árbol de la transmisión delantero”)

2.

Retire el conjunto de la junta TJ

(Consulte "Árbol de transmisión y eje : Junta TJ")

3.

Desmonte ambos lados de las bandas (B) del amortiguador dinámico (A).

4.

Fije el árbol de transmisión (A) con un tornillo (B) tal y como se ilustra.

5.

Aplique polvo jabonoso en el eje para evitar que sufra daños entre la estría del eje y el amortiguador dinámico cuando se desmonte éste.

6.

Separe el amortiguador dinámico (A) del eje (B) con cuidado.

Instalación
1.

Aplique polvo jabonoso en el eje para evitar que sufra daños entre la estría del eje y el amortiguador dinámico.

2.

Instale el amortiguador dinámico.

3.

Monte la banda del amortiguador dinámico (A).

4.

Con la herramienta especial (09495-3K000), fije las bridas de la funda TJ (B).

Holgura (A):2,0 mm (0,0787 pulg.) o menos

5.

Monte el conjunto de la junta TJ

(Consulte el conjunto del árbol de la transmisión - “Junta TJ”)

6.

Monte el árbol de transmisión delantero.

(Consulte el conjunto del árbol de la transmisión - “Árbol de la transmisión delantero”)

7.

Compruebe la alineación delantera.

(Consulte el sistema de suspensión - "Alineación")
