Descripción y operación
Descripción

El actuador de control de modo se encuentra en la unidad del calefactor.

Ajusta la posición de la puerta de modo operando el actuador de control de modo basado en la señal de la unidad de control de A/C. Al pulsar el interruptor de selección de modo, el actuador del control cambia a Vent → Binivel → Suelo → Mezcla.

Procedimientos de reparación
Inspección
1.

Apague el interruptor de encendido.

2.

Desconecte el conector del actuador del control de modo.

3.

Compruebe que el modo de control opera en el modo de desempañado al conectar 12 V al terminal 4 y el terminal de masa 3.

Verifique que el actuador de control de modo opera en el modo vent al conectar a la inversa.

1. -
2. -
3. Modo de desempañado
4. Modo de ventilación
5. Masa del sensor
6. Señal de realimentación del actuador
7. Sensor (+ 5V)

4.

Conecte el conector del actuador del control de modo.

5.

Gire el conmutador de encendido hacia ON:

6.

Compruebe el voltaje entre los terminales 6 y 7.

Especificación

Con desempañado automático activado

Posición de la puerta
VOLTAJE (V)
Detección de error
Vent.
0.9 ± 0.3
Voltaje bajo : 0,1 V o menos
NIVEL BI
0.9 ± 0.3

Piso
4.1 ± 0.3

MEZCLA
4.1 ± 0.3

ANTINIEBLA
4.1 ± 0.3
Voltaje alto : 4,9 V o más

Con desempañado automático desactivado

Posición de la puerta
VOLTAJE (V)
Detección de error
Vent.
2.5 ± 0.3
Voltaje bajo : 0,1 V o menos
NIVEL BI
2.5 ± 0.3

Piso
4.1 ± 0.3

MEZCLA
4.1 ± 0.3

ANTINIEBLA
4.1 ± 0.3
Voltaje alto : 4,9 V o más

Informe de la posición actual del actuador a los controles.

7.

Si el voltaje medido no se encuentra dentro de la especificación, sustituya el actuador de control de modo por uno que se encuentre en buen estado y compruebe que funciona correctamente.

8.

Si el problema se corrije, cambie el actuador de control de modo.

Sustitución
1.

Desconecte el terminal negativo (-) de la batería.

2.

Desmonte la unidad BCM.

(Consulte Sistema eléctrico de la carrocería - Módulo de control de la carrocería (BCM)".)

3.

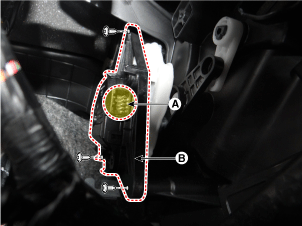

Desconecte el conector (A) y retire el actuador de control de modo (B) tras aflojar los tornillos de montaje.

4.

Para el montaje, siga el orden inverso al desmontaje.
