Kia Rio: Controlador / Unidad de control de A/C y del calefactor (FATC)

Kia Rio (YB) Manual de Taller / Calefaccion,ventilacion,aire acondicionado / Controlador / Unidad de control de A/C y del calefactor (FATC)

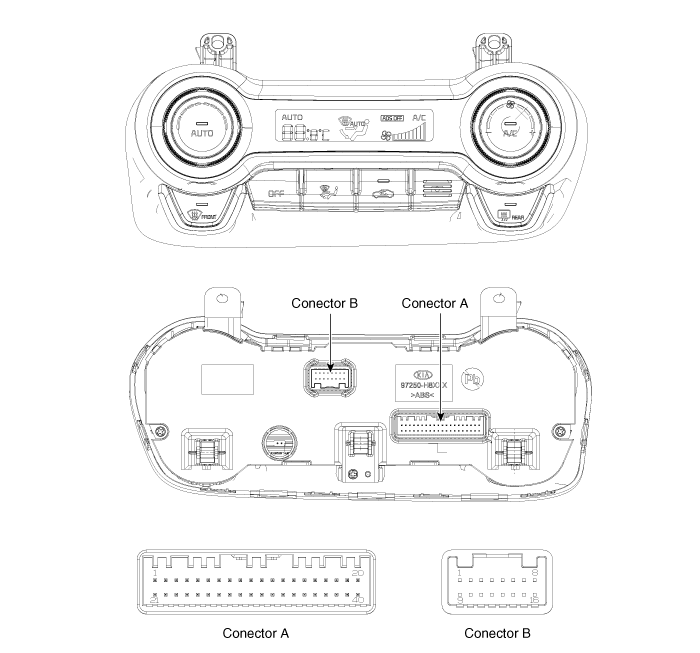

Componentes y localización de los componentes
Componentes

FUNCIÓN DEL PASADOR DEL CONECTOR


CONECTOR A
CONECTOR B
1
Batería

2
Batería ISG (+)

3
ILUMINACIÓN (-)

4
Sensor (REF) (+)
Retroalimentación del actuador del desempañador
5
Retroalimentación del actuador de control de modo
Actuador del desempañador (abrir)
6
Retroalimentación del actuador de control de temperatura
Actuador del desempañador (cerrar)
7
Retroalimentación del actuador de admisión

8
Sensor del evaporador (+)

9
Sensor ambiental (+)

10
Actuador del control de modo (Ventilación)

11
Actuador de control de modo (Def)
Corriente del desempañador
12
Actuador de control de temperatura (frío)
Temperatura de desempañador
13
Actuador de control de temperatura (templado)
SCK del desempañador
14
Actuador de admisión (fre)
Datos del desempañador
15
Actuador de admisión (rec)

16
HTD
masa
17
Interruptor de desempañador trasero

18

19

20
ILUMINACIÓN (-)
21
ENC 2
22
ENC 1
23
Motor de sopolador (+)
24
FOTOSENSOR (-)
25

26

27

28
Relé PTC 3
29
Relé PTC 2
30
Señal PTC ON
31
Salida de retención (+)
32

33
CAN del chasis (ALTO)
34
CAN del chasis (BAJO)
35
FET (Retroalimentación de la manguera de drenaje)
36
FET (puerta)
37
ECV (-)
38
ECV (-)
39
Puesta a tierra de sensor
40
masa

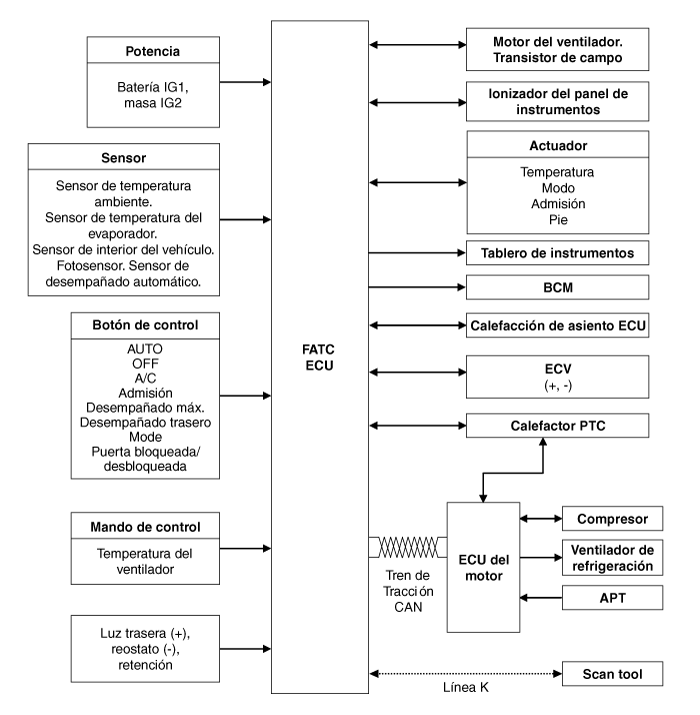

Diagramas esquemáticos
Diagramas Esquemáticos

Procedimientos de reparación
Autodiagnóstico
1.

Proceso de autodiagnóstico

2.

CÓMO LEER UN CÓDIGO DE AUTODIAGNÓSTICO

Durante el autodiagnóstico, el código de fallo correspondiente parpadea en el panel de visualización de la temperatura de ajuste cada 0,5 segundos y muestra dos dígitos.

Los códigos de fallo se visualizan en un formato numérico.

VISUALIZACIÓN
DESCRIPCIÓN DE LA AVERÍA
00
Normal
11
Circuito abierto en el sensor interior de vehículo
12
Cortocircuito en el sensor interior de vehículo
13
Circuito abierto del sensor de temperatura ambiente
14
Cortocircuito del sensor de temperatura ambiente
17
Circuito abierto del sensor de temperatura del evaporador
18
Cortocircuito del sensor de temperatura del evaporador
19
Cortocircuito/cicuito abierto del potenciómetro de la puerta
20
Fallo del potenciómetro de la puerta
21
Cortocircuito/cicuito abierto del potenciómetro del modo de la puerta
22
FALLO DE LA MODALIDAD DE POTENCIÓMETRO DE LA PUERTA
25
Cortocircuito / cicuito abierto del potenciómetro de la puerta de admisión
26
AVERÍA DEL POTENCIÓMETRO DE LA PUERTA DE ADMISIÓN
43
Cortocircuito/cicuito abierto del potenciómetro de la puerta interior
44
Fallo del potenciómetro de la puerta interior
45
Fallo de la señal CAN del APT (Transductor de presión del A/C)
47
Fallo la entrada de señal APT
48
Fallo de la señal CAN de la velocidad del vehículo
49
Fallo de la señal CAN de temperatura del refrigerante del motor
50
Fallo del ionizador del instrumento combinado
51
Comunicación del sensor de desempañado automático y fallo de entrada del sensor

3.

VISUALIZACIÓN DE DTC

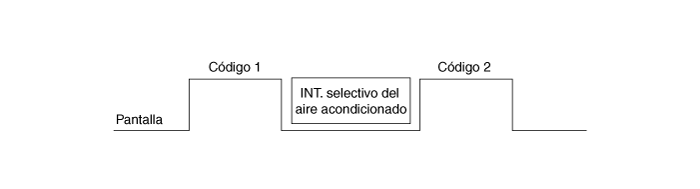

(1)

Operación de continuación : El código DTC es uno o ninguno.

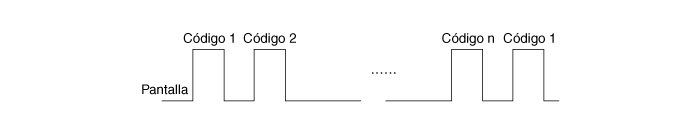

(2)

Operación de continuación : El código DTC es dos o más.

(3)

Operación por pasos

A.

Un código mormal o un código erróneo es lo mismo que una operación de continuación.

B.

El código DTC es dos o más.

4.

Si se muestran los DTC durante la comprobación, comprobar las causas del fallo consultando los DTC.

5.

Seguridad contra fallos

NO
sensor
Condición del fallo
Función de emergencia
1
Sensor del coche
< 0,1 V o > 4,9 V
23°C (73.4°F)
2
SENSOR DE TEMPERATURA AMBIENTE
< 0,1 V o > 4,9 V
20°C (68°F)
3
Sensor de temperatura del evaporador
< 0,1 V o > 4,9 V
-2°C (28.4°F)
4
Retroalimentación del actuador de control de temperatura
< 0,1 V o > 4,9 V

La temperatura de ajuste es 24,5°C (76.1°F) o inferior: Frío máx.

La temperatura de ajuste es 25°C (77°F) o superior: Calor máx.

5
Retroalimentación del actuador de control de modo
< 0.5V o > 4.5V

Vent: Vent

Otros: Desempañador

6
Retroalimentación del actuador de admisión
< 0,1 V o > 4,9 V

Recirculación : Recirculación

Otros: Aire fresco

7
Retroalimentación del actuador de pie
< 0.5V o > 4.5V

Vent: Abrir

Otros: Cerrar

8
Sensor del desempañado automático
(Humedad relativa)
Fallo de comunicación

Humedad relativa: 60%,

Temperatura ambiente: 23°C (73.4°F)

9
Sensor del desempañado automático
(Temperatura del cristal)
< 0,1 V o > 4,9 V
Temperatura del cristal: 23°C(73.4°F)
10
Temperatura del refrigerante del motor
Fallo de comunicación
85°C (185°F)
11
Retroalimentación de la ECV
Sin señal de entrada de la ECV
Señal de retroalimentación

Fallo de señal de la ECV : 1

Salida de control PWM : Mantener

Par: 0


Sustitución
1.

Desconecte el terminal negativo (-) de la batería.

2.

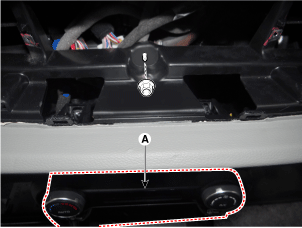

Desmonte el controlador del aire acondicionado y el calefactor (A) tras aflojar la unidad de montaje.

3.

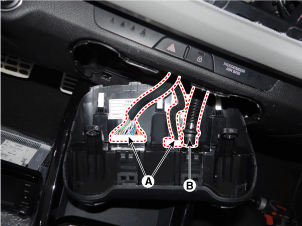

Desconecte los conectores (A) y la manguera de aire (B).

4.

Para el montaje, siga el orden inverso al desmontaje.
