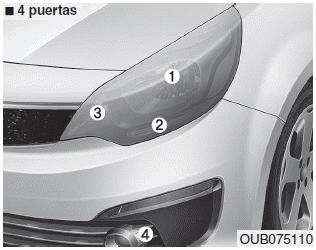

• 4 puertas
(1) Faros (largas/cruce)
(2) Luz de posición
(3) Intermitente de giro delantero
(4) Luz antiniebla delantera (opcional) o Luz dedicada (DRL) (Para Europa, opcional)

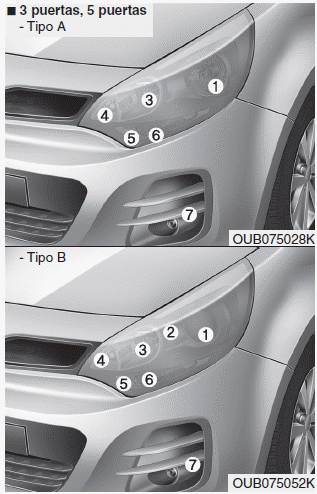

• 3 puertas, 5 puertas
(1) Faros (cruce)
(2) Luz inteligente para curvas (opcional)
(3) Faros (largas)
(4) Intermitente de giro delantero
(5) Luces de posición
(6) Luz dedicada (DRL) (opcional)
(7) Luz antiniebla delantera (opcional)
Faros (cruce/carretera), luz inteligente para curvas y luz indicadora de giro
1.Pare el motor y abra el capó.
2. Retire el parachoques delantero.
3.Retire el conjunto de los faros del cuerpo del vehículo. Si puede alcanzar la
bombilla sin retirar el conjunto del faro, no es necesario que realice los pasos
2 y 3.
4.Desconecte el conector/los conectores eléctrico(s) de la parte trasera del faro.

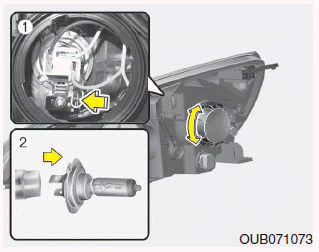

Faro (carretera/cruce)
• 4 puertas
5. Retire la cubierta de la bombilla de los faros girándola en sentido antihorario.
6.Desprenda el alambre de retención de la lámpara apretando en su extremo y empujando a la derecha.
7.Extraiga la bombilla del portalámparas.
8.Introduzca una bombilla nueva en el portalámparas.
9.Monte de nuevo el portalámparas en el conjunto alineando las lengüetas de la carcasa de la bombilla en el conjunto. Empuje el soporte del muelle en la ranura (3).
10. Instale la tapa de la lámpara del faro, girándola en el sentido de las agujas del reloj.

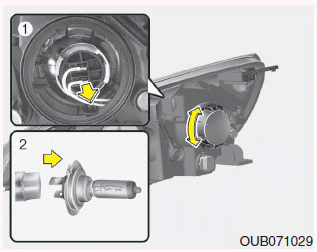

Faro (carretera) y luz inteligente para curvas
• 3 puertas, 5 puertas
5. Retire la cubierta de la bombilla de los faros girándola en sentido antihorario.
6.Desmonte el portalámparas del conjunto empujando el soporte con el muelle (1) y elevándolo hacia arriba (2).
7.Extraiga la bombilla del portalámparas.
8.Introduzca una bombilla nueva en el portalámparas.
9.Monte de nuevo el portalámparas en el conjunto alineando las lengüetas de la carcasa de la bombilla en el conjunto. Empuje el soporte del muelle en la ranura (3).
10. Instale la tapa de la lámpara del faro, girándola en el sentido de las agujas del reloj.

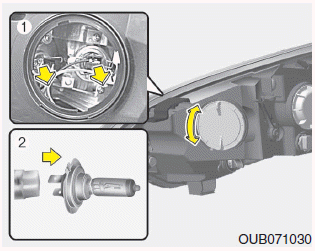

Faro (Cruce)
• 3 puertas, 5 puertas
Siga las pasos 1 a 4 de la página anterior.
5. Retire la cubierta de la bombilla de los faros girándola en sentido antihorario.
6. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del portalámparas se alineen con las ranuras del conjunto.
7.Extraiga la bombilla del portalámparas.
8.Introduzca una bombilla nueva en el portalámparas.
9. Monte de nuevo el portalámparas en el conjunto alineando las lengüetas del portalámparas con las ranuras del conjunto. Empuje el portalámparas en el conjunto y gírelo en sentido horario.
10. Instale la tapa de la lámpara del faro, girándola en el sentido de las agujas del reloj.
✽ ATENCIÓN
Si es necesario el ajuste correcto del faro después de reinstalar el conjunto del faro, consulte con un distribuidor Kia autorizado.

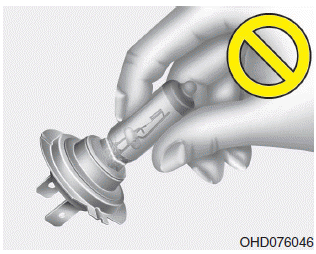

ADVERTENCIA - Lámparas halógenas
❈ Cambios en el tráfico (Para Europa)
La distribución de la luz de faros de cruce es asimétrica.
Si se va al extranjero a un país que conduzcan por el lado opuesto, esta pieza asimética podría deslumbrar a los otros conductores de la carretera. Para evitar deslumbramientos y cumplir con las regulaciones ECE deben llevarse a cabo una serie de soluciones técnicas (Ej: Sistema de cambio automático, hoja adhesiva, proyección). Estos faros están diseñador para no deslumbrar al resto de conductores. No necesita cambiar los faros en un país que conduzcan en la dirección opuesta.

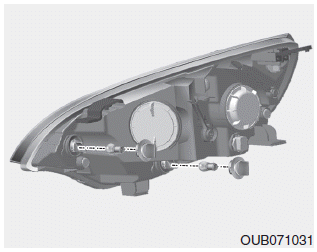

Intermitente de giro, las luces de posición y luz dedicada (DRL) (Para tipo de bombillas, opcional)
Siga las pasos 1 a 4 de la página anterior.
5. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del portalámparas se alineen con las ranuras del conjunto.
6. Extraiga la bombilla del portalámparas presionándola y girándola en sentido antihorario hasta que las lengüetas de la bombilla se alineen con las ranuras del portalámparas. Extraiga la bombilla del portalámparas.
7.Inserte una nueva bombilla en el portalámparas y gírela hasta que encastre en su posición correcta.
8.Monte de nuevo el portalámparas en el conjunto alineando las lengüetas del portalámparas con las ranuras del conjunto. Empuje el portalámparas en el conjunto y gírelo en sentido horario.

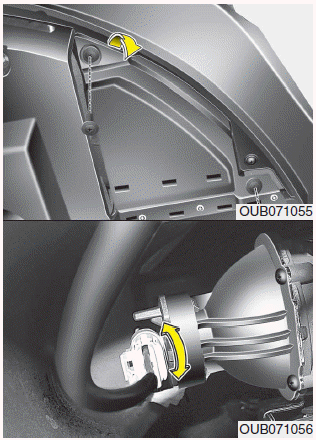

Bombillas de los faros antiniebla delanteros (opcional)
1.Desmonte la cubierta inferior girando los tornillos.
2.Introduzca la mano en la parte trasera del parachoques delantero.
3.Desconecte el conector eléctrico del portalámparas.
4. Extraiga el portalámparas del conjunto de la carcasa girando el portalámparas en sentido antihorario hasta que las lengüetas del portalámparas se alineen con las ranuras de la carcasa.
5.Monte un portalámparas nuevo en la carcasa alineando las lengüetas del portalámparas con las ranuras de la carcasa. Inserte el portalámparas en la carcasa y gire el casquillo en sentido horario.
6.Conecte el conector eléctrico al portalámparas.
Luz de posición + DRL (Tipo LED) o Luz de posición (Tipo LED) (opcional)
Si la luz no se ilumina, recomendamos que haga revisar el sistema por un distribuidor Kia autorizado.
