Kia Rio: Sistema mecanico de motor / Sistema de refrigeración

Kia Rio (YB) Manual de Taller / Mantenimiento / Sistema mecanico de motor / Sistema de refrigeración

Componentes y localización de los componentes

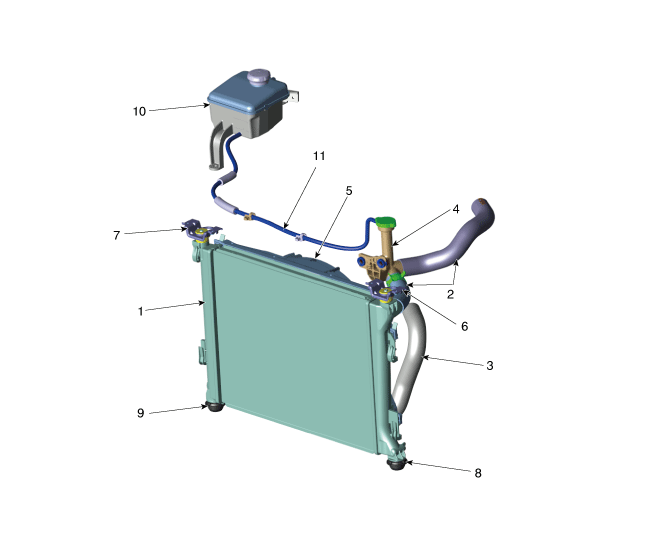

Componentes

1. Radiador
2. Manguera superior del radiador
3. Manguera inferior del radiador
4. Conjunto de la boca de llenado
5. Conjunto del ventilador de refrigeración

6. Soporte de montaje superior del radiador [LH]
7. Soporte de montaje superior del radiador [RH]
8. Aislante inferior de montaje del radiador [IZQ]
9. Aislante de montaje inferior del radiador [DCH]
10. Depósito de reserva
11. Manguera de reserva

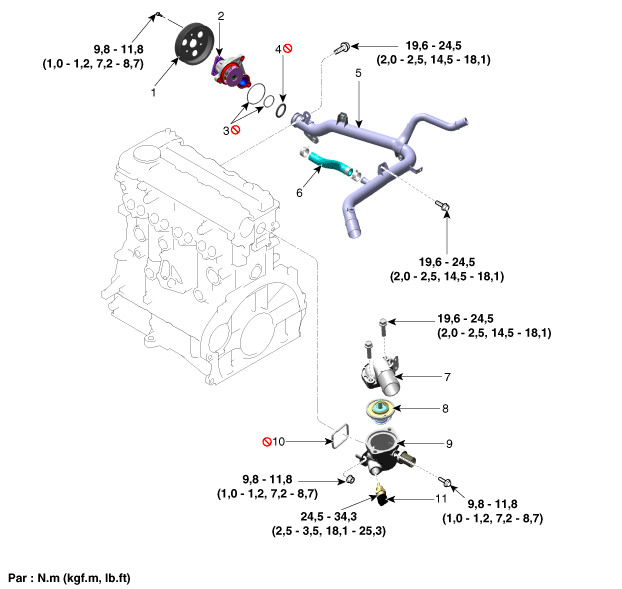

1. Polea de la bomba de agua
2. Bomba de agua
3. Junta tórica de la bomba de agua
4. Junta tórica del tubo de retorno de agua
5. Conducto de retorno de agua
6. Manguera de retorno del refrigerador de aceite

7. Cubierta del termostato
8. Termostato
9. Carcasa del termostato
10. Junta de la carcasa del termostato
11. Sensor de temperatura del refrigerante del motor (ECTS)

Diagnóstico de averías

Localización de averías de sobrecalentamiento del motor

Inspección

Solución

Comprobación visual

Inspeccione si falta refrigerante en el depósito de reserva.

Vuelva a inspeccionar después de rellenar el refrigerante.

Inspeccione si el refrigerante está contaminado después de sacar la tapa del radiador.

Tenga cuidado al desmontar la tapa del radiador con el vehículo sobrecalentado.

Vuelva a inspeccionar después de cambiar el refrigerante.

Inspeccione si hay fugas y conductos de refrigerante flojos (manguera del radiador, manguera del calefactor, manguera del refrigerante del aceite, etc.).

Vuelva a inspeccionar si hay fugas después de reinstalar las mangueras y sujeciones.

Inspeccione si hay fugas en la pieza de montaje de sujeción de entrada de agua.

Vuelva a inspeccionar si hay fugas tras cambiar la junta tórica.

Vuelva a inspeccionar si hay fugas después de apretar el par especificado.

Inspeccione la correa de transmisión (para comprobar que la bomba de agua funcione normalmente).

Ajuste la tensión de la correa de transmisión o cámbiela.

Inspeccione si hay fugas en la pieza de montaje de la junta de la bomba de agua.

Vuelva a inspeccionar si hay fugas tras cambiar la junta.

Vuelva a inspeccionar si hay fugas después de apretar el par especificado.

Inspeccione si la clavija o el conector del sensor de temperatura de refrigerante y el ventilador de refrigerante están flojos.

Vuelva a instalar el conector flojo.

Cambie las piezas relevantes si la clavija del conector está dañada.

Inspeccione el estado de operación del ventilador de refrigeración.
- Compruebe el estado de operación cambiando entre ON/OFF el control del calefactor del sistema del aire acondicionado.

No funcionará en temperatura frías.

Compruebe el estado de montaje del cable de masa.

Dispositivo de diagnóstico

Compruebe el código de autodiagnóstico con el KDS/GDS.

Compruebe el sensor de temperatura de refrigerante, el cableado, el conector, etc.

Inspección de la unidad

Inspeccione el propulsor de la bomba de agua

Cambie la bomba de agua.

Inspeccione si hay materiales externos y el estado de la válvula del termostato.

Inspeccione la unidad después de eliminar los materiales externos.

Inspeccione si la válvula del termostato está obstruida.
Sumerja el termostato en agua calentada a 95°C (203°F) y caliente durante al menos 3 minutos para comprobar la elevación de la válvula.

•	No utilice agua con una temperatura por debajo de 95°C (203°F).

•	No caliente la unidad directamente porque eso podría dañar el termostato.

Compruebe la elevación de la válvula.
- Cambie el termostato si la elevación de la válvula está por debajo de la especificación o la válvula está obstruida.
