Kia Rio: Sistema eléctrico de la carrocería / OInterruptor multifuncion

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / OInterruptor multifuncion

Características técnicas
Características técnicas

Elemento
Características técnicas
Tensión nominal
DC 12 V
Margen de temperatura operativo
-30 - 80°C (-22 - 176°F)
Carga nominal
LAVAPABRISAS
Lavaparabrisas: 6A (Carga de motor)

Componentes y localización de los componentes

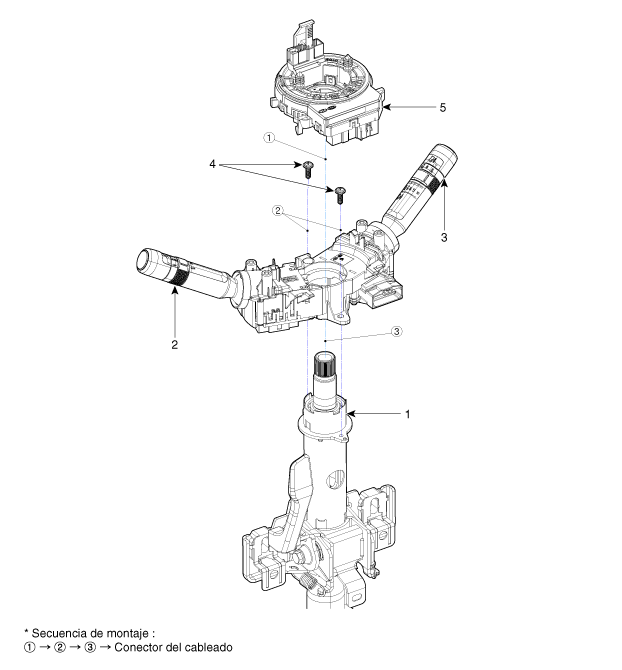

Componentes
[Tipo BCM]

1 . Eje de la columna de dirección
2 . Interruptor de iluminación
3 . Interruptor del limpia/lavaparabrisas
4 . Tornillos :
5 . Muelle de reloj

[Tipo Sin BCM]

1 . Eje de la columna de dirección
2 . Interruptor de iluminación
3 . Interruptor del limpia/lavaparabrisas
4 . Tornillos :
5 . Muelle de reloj

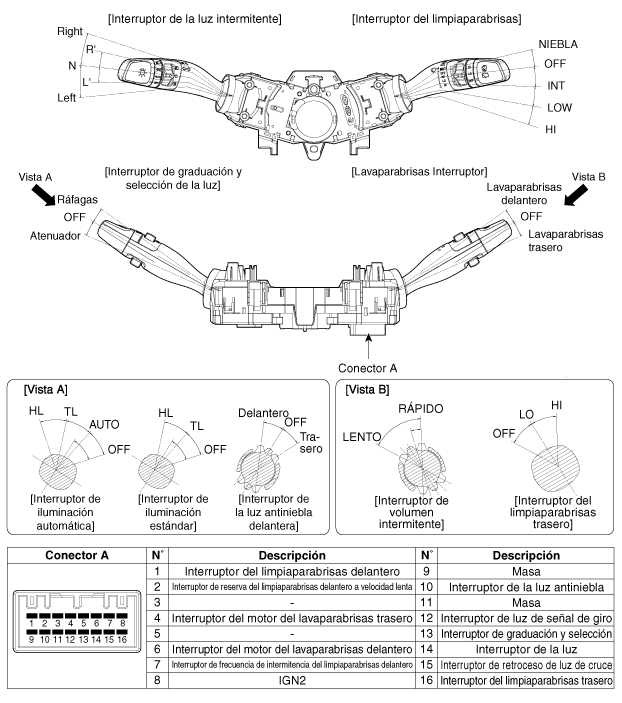

[Tipo BCM]

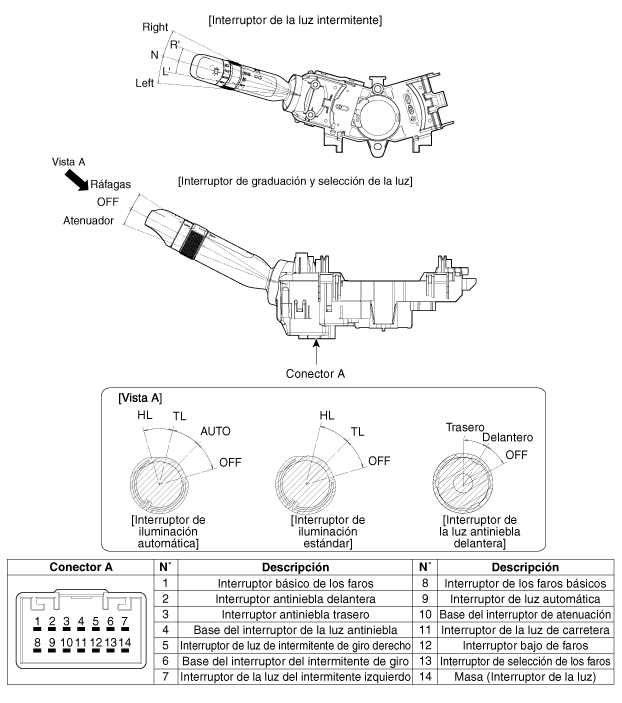

(IZQ)

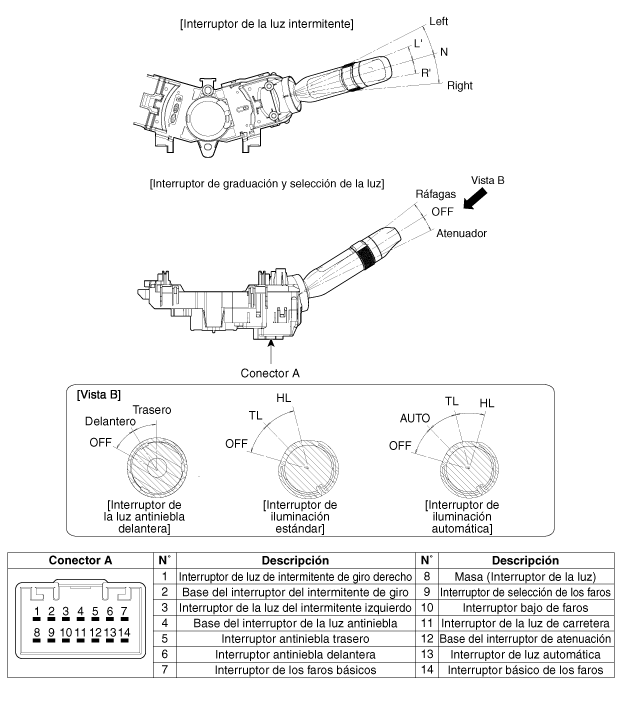

(DCH)

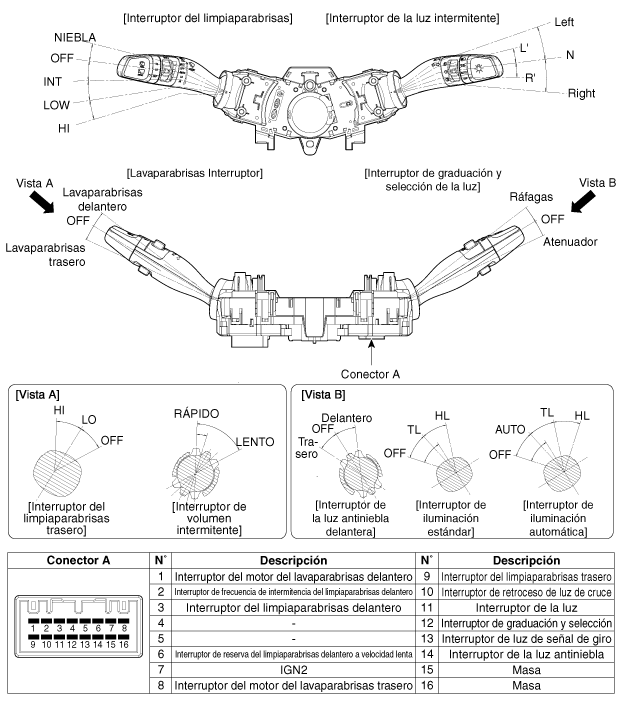

[Tipo Sin BCM]

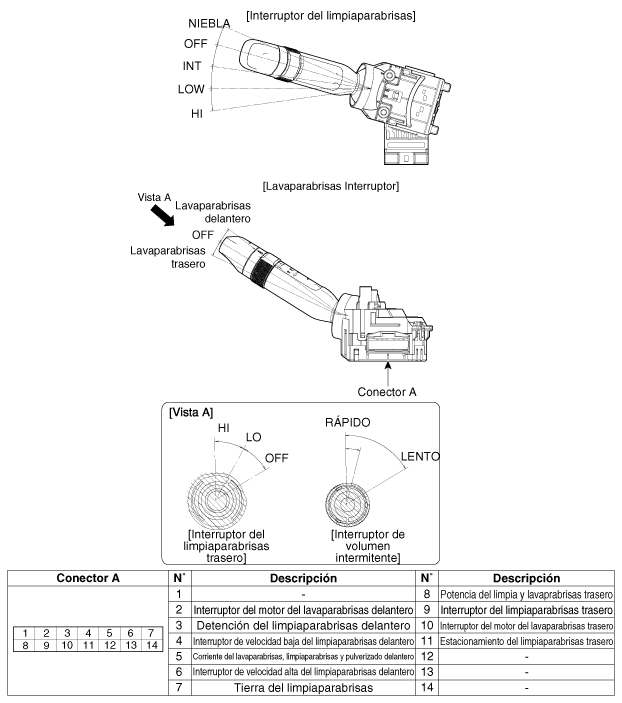

(IZQ)

(Interruptor de la luz de intermitente / Conmutador de luces de cruce y carretera)

(Interruptor del limpia / lavaparabrisas)

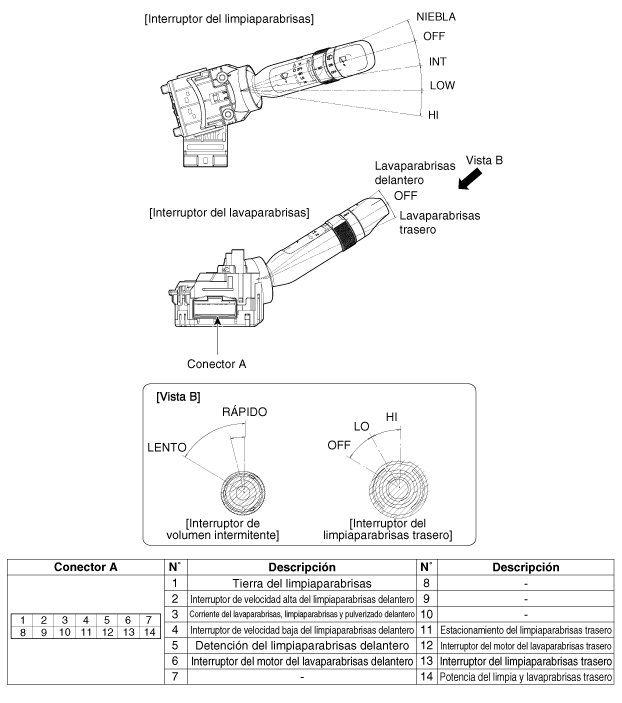

(DCH)

(Interruptor del limpia / lavaparabrisas)

(Interruptor de la luz de intermitente / Conmutador de luces de cruce y carretera)

Procedimientos de reparación
Extracción
[Tipo BCM]
1.

Desconecte el terminal negativo (-) de la batería.

2.

Quitar el volante.

(Consulte el Sistema de dirección - "Volante")

3.

Después de aflojar los tornillos, desmonte las cubiertas superior e inferior de la columna de la dirección.

(Consulte Carrocería - "Panel de cubierta de la columna de dirección")

4.

Desmonte el muelle del reloj.

(Consulte el Sistema de retención: "Módulo del airbag del conductor (DAB) y espiral de conexión")

5.

Desconecte el conector del interruptor multifuncional (A).

6.

Desmonte el conjunto del interruptor multifuncional (A) tras aflojar los tornillos.

[Tipo Sin BCM]

(IZQ)

(Interruptor de la luz de intermitente / Conmutador de luces de cruce y carretera)

1.

Desconecte el terminal negativo (-) de la batería.

2.

Después de aflojar los tornillos, desmonte las cubiertas superior e inferior de la columna de la dirección.

(Consulte Carrocería - "Panel de cubierta de la columna de dirección")

3.

Desmonte el interruptor del limpiaparabrisas / el lavaparabrisas.

(Consulte el sistema eléctrico de la carrocería - "Interruptor multifunción")

4.

Quitar el volante.

(Consulte el Sistema de dirección - "Volante")

5.

Desmonte el muelle del reloj.

(Consulte el Sistema de retención: "Módulo del airbag del conductor (DAB) y espiral de conexión")

6.

Desconecte el conector del interruptor de la luz de la señal intermitente / del conmutador de luces de cruce y carretera (A).

7.

Desmonte el interruptor de la luz de la señal intermitente / conmutador de luces de cruce y carretera (A) tras aflojar los tornillos de montaje.

(DCH)

(Interruptor del limpia / lavaparabrisas)

1.

Desconecte el terminal negativo (-) de la batería.

2.

Después de aflojar los tornillos, desmonte las cubiertas superior e inferior de la columna de la dirección.

(Consulte Carrocería - "Panel de cubierta de la columna de dirección")

3.

Desconecte el conector de los interruptores del lavaparabrisas / limpiaparabrisas (A).

4.

Retire el interruptor del limpiaparabrisas / del lavaparabrisas (A) presionando el pasador de bloqueo (B).

Instalación
[Tipo BCM]
1.

Monte el interruptor multifuncional.

2.

Monte el muelle del reloj.

3.

Monte la columna de dirección y las cubiertas superior e inferior.

4.

Monte el volante.

5.

Conecte el terminal negativo (-) de la batería.

[Tipo Sin BCM]

(IZQ)

(Interruptor de la luz de intermitente / Conmutador de luces de cruce y carretera)

1.

Monte el interruptor de la luz de la señal intermitente / conmutador de luces de cruce y carretera.

2.

Conecte el interruptor de la luz de la señal intermitente / conector del conmutador de luces de cruce y carretera.

3.

Monte el muelle del reloj.

4.

Monte el volante.

5.

Monte los interruptores del limpiaparabrisas / lavaparabrisas.

6.

Monte la columna de dirección y las cubiertas superior e inferior.

7.

Conecte el terminal negativo (-) de la batería.

(DCH)

(Interruptor del limpia / lavaparabrisas)

1.

Monte los interruptores del limpiaparabrisas / lavaparabrisas.

2.

Conecte el conector de los interruptores del lavaparabrisas / limpiaparabrisas.

3.

Monte la columna de dirección y las cubiertas superior e inferior.

4.

Conecte el terminal negativo (-) de la batería.

Inspección

Comprobación del interruptor multifuncional

[Tipo BCM]
1.

Compruebe la continuidad entre los terminales y cada posición del interruptor como se indica abajo.

[Conducción a la izquierda]

INTERRUPTOR
Posición Int
Terminal del interruptor
Resistencia (Ω, ±3,5%)
INT. DE LIMPIAPARABRISAS DELANTERO
LAVADO
1,9
330
Off

Intermitente (AUTO)
800
Bajo
1.800
alto
5.700
INTERR. LIMPIAPARABRISAS TRASERO
Off
9-16

Bajo
910
alto
2.910
Velocidad intermitente del limpiaparabrisas
Volumen 1
7 ~ 9
330
Volumen 2
690
Volumen 3
1,310
Volumen 4
2.610
Volumen 5
7.310
Interruptor de la luz antiniebla
Off
9,10

Luz antiniebla delantera
910
Luces antiniebla traseras
2.910
INTERRUPTOR DE INTERMITENTES
Off
9,12

Izquierda
910
DERECHA
2.910
Interruptor de luces de cruce y ráfagas
Off
9~13

El pasar
910
Amortiguador
2.910
Interruptor de la luz
Off
9~14

Automática
680
Luz trasera
1.680
LUZ DE CRUCE
5.580

[Conducción a la derecha]

INTERRUPTOR
Posición Int
Terminal del interruptor
Resistencia (Ω, ±3,5%)
INT. DE LIMPIAPARABRISAS DELANTERO
LAVADO
3-16
330
Off

Intermitente (AUTO)
800
Bajo
1.800
alto
5.700
INTERR. LIMPIAPARABRISAS TRASERO
Off
9-16

Bajo
910
alto
2.910
Velocidad intermitente del limpiaparabrisas
Volumen 1
2,16
330
Volumen 2
690
Volumen 3
1,310
Volumen 4
2.610
Volumen 5
7.310
Interruptor de la luz antiniebla
Off
14~16

Luz antiniebla delantera
910
Luces antiniebla traseras
2.910
INTERRUPTOR DE INTERMITENTES
Off
13-16

Izquierda
910
DERECHA
2.910
Interruptor de luces de cruce y ráfagas
Off
12 ~ 16

El pasar
910
Amortiguador
2.910
Interruptor de la luz
Off
11-16

Automática
680
Luz trasera
1.680
LUZ DE CRUCE
5.580

[Tipo Sin BCM]

(IZQ)

(Interruptor de la luz de intermitente / Conmutador de luces de cruce y carretera)

1.

Compruebe la continuidad entre los terminales y cada posición del interruptor como se indica abajo.

INTERRUPTOR DE ILUMINACIÓN (LUZ AUTOMÁTICA)

(IZQ)

(DCH)

Interruptor de alumbrado (Estándar)

(IZQ)

(DCH)

Interruptor de luces de cruce y ráfagas

(IZQ)

(DCH)

INTERRUPTOR DE INTERMITENTES

(IZQ)

(DCH)

Luz antiniebla delantera/trasera

(IZQ)

(DCH)

(DCH)

(Interruptor del limpia / lavaparabrisas)

1.

Compruebe la continuidad entre los terminales y cada posición del interruptor como se indica abajo.

Interruptor de lava y limpiaparabrisas delanteros

(IZQ)

(DCH)

Interruptor de lavaparabrisas delantero

(IZQ)

(DCH)

Interruptor del limpialunetas trasero y del limpiaparabrisas

(IZQ)

(DCH)

Comprobación (Con KDS/GDS)

[Solo tipo BCM]
1.

Pueden diagnosticarse rápidamente fallos del sistema eléctrico de la carrocería con el sistema de diagnóstico del vehículo (KDS/GDS).

El sistema de diagnóstico (KDS/GDS) proporciona la siguiente información.

(1)

Autodiagnóstico: Comprobación del fallo y número de código (DCT)

(2)

Datos actuales: Comprobación del estado de los datos de entrada y salida del sistema

(3)

Prueba de actuación: Comprobación del estado de funcionamiento del sistema

(4)

Función adicional: Control de otras características incluyendo el ajuste de opciones del sistema y el ajuste del punto cero

2.

Seleccione el 'Modelo de vehículo' y 'Módulo de control de la carrocería (BCM)' a inspeccionar para comprobar el vehículo con el comprobador.

3.

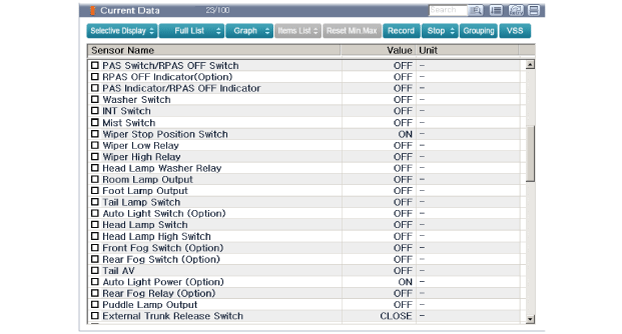

Seleccione el menú 'Current data" para buscar el estado actual de los datos de entrada y salida.
