Kia Rio (YB): Portón trasero / MOLDURA DEL PORTÓN TRASERO

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Portón trasero / MOLDURA DEL PORTÓN TRASERO

Componentes y localización de los componentes

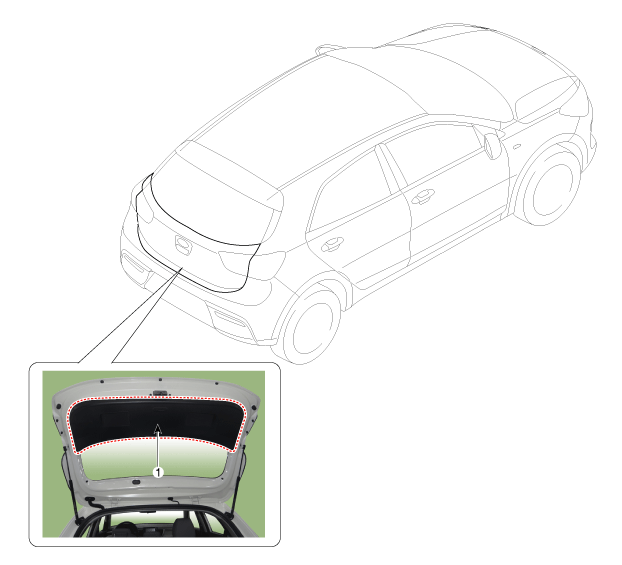

LOCALIZACIÓN DE LOS COMPONENTES

1. Guarnecido del portón trasero

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte el guarnecido del portón trasero (A) con un desmontador.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Cambie los clips que estén dañados.
