Kia Rio (YB): puerta delantera / Manilla exterior de la puerta delantera

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / puerta delantera / Manilla exterior de la puerta delantera

Componentes y localización de los componentes

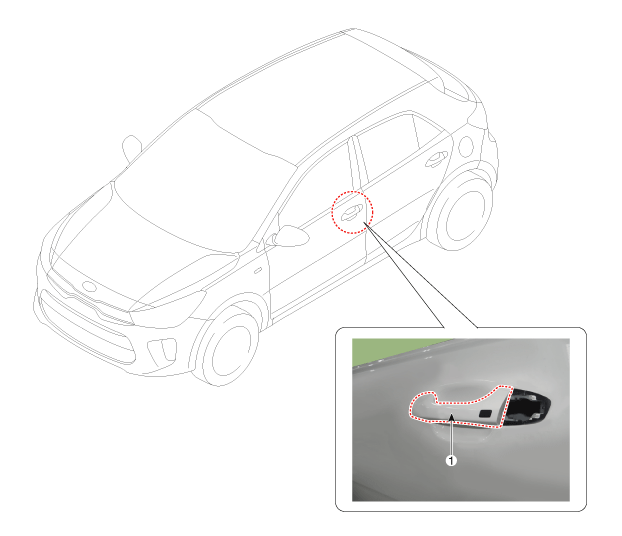

LOCALIZACIÓN DE LOS COMPONENTES

1. Manilla exterior de la puerta delantera

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte la luna de la ventanilla de la puerta delantera. (Consulte la puerta delantera - "Cristal de la ventanilla de la puerta delantera")

2.	Desconecte el conector de la manilla exterior de la puerta delantera (A).

3.	Desmonte la cubierta de bloqueo de la puerta delantera (A).

4.	Retire la tapa del orificio (B), afloje el perno y desmonte el conjunto del bloqueo de las puertas (A).

5.	Desmonte la manilla exterior de la puerta delantera (A) deslizándola hacia atrás.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Asegure los bloqueos y desbloqueos de la puerta y que se abra y se cierre correctamente.
