Kia Rio (YB): Sistema de cinturón / Pretensor del Cinturón de Seguridad (BPT)

Kia Rio (YB) Manual de Taller / Sistema de la dirección / Sistema de cinturón / Pretensor del Cinturón de Seguridad (BPT)

Descripción y operación

Descripción

Los pretensores del cinturón de seguridad (BPT) están montados dentro de la columna central (IZQ y DCH). Cuando un vehículo colisiona con cierto grado de impacto frontal, el cinturón de seguridad con pretensor ayuda a reducir la gravedad de la lesión de los ocupantes del asiento delantero al retraer la cincha del cinturón de seguridad.

Esto impide que los ocupantes delanteros se proyecten hacia delante y se golpeen contra el volante o el panel de instrumentos en caso de accidente.

No intente medir nunca la resistencia del circuito del pretensor del cinturón de seguridad (BPT) aunque esté utilizando el dispositivo de comprobación especificado. Si se mide la resistencia del circuito con un dispositivo de comprobación, el pretensor de encenderá accidentalmente. Esto dará lugar a lesiones personales graves.

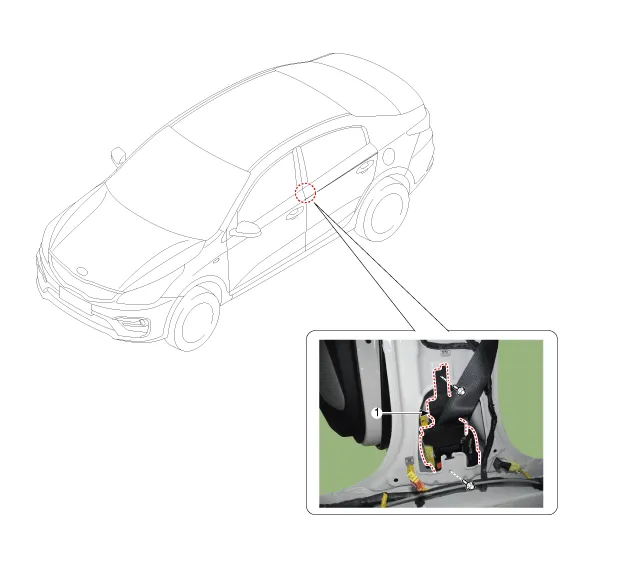

Componentes y localización de los componentes

Componentes

1. Pretensor del cinturón de seguridad (BPT)

Procedimientos de reparación

Extracción

1.	Desconecte el terminal negativo de la batería y espere al menos tres minutos antes de iniciar el trabajo.

2.	Desmonte el guarnecido protector de la puerta. (Consulte el grupo de carrocería - "Guarnecido protector de la puerta")

3.	Desmonte el guarnecido del pilar central. (Consulte "Carrocería : Guarnecido de la columna central")

4.	Afloje los pernos del pretensor del cinturón de seguridad (A).

5.	Desconecte el conector del pretensor del cinturón de seguridad (A) y desmonte el pretensor del cinturón de seguridad.

Instalación

1.	Desconecte el terminal negativo de la batería y espere al menos tres minutos antes de iniciar el trabajo.

2.	Monte el conector del Pretensor del Cinturón de Seguridad.

Monte el pretensor del cinturón de seguridad y afloje los pernos.

Par de apriete:

39,2 ~ 53,9 N·m (4,0 ~ 5,5 kgf·m, 28,9 ~ 39,8 lb·pie)

4.	Monte el conector del pretensor del cinturón de seguridad (A).

5.	Monte el guarnecido del pilar central. (Consulte "Carrocería : Guarnecido de la columna central")

6.	Monte el guarnecido protector de la puerta. (Consulte "Carrocería : Guarnecido guarnecido protector de la puerta")

7.	Vuelva a conectar el cable negativo de la batería.

8.	Después de montar el Pretensor del Cinturón de Seguridad (BPT), verifique el funcionamiento correcto del sistema: • Conecte el interruptor de encendido a ON; el indicador luminoso del SRS debería encenderse durante seis segundos aproximadamente y después apagarse.
