Kia Rio (YB): Dirección asistida / Motor MDPS

Kia Rio (YB) Manual de Taller / Sistema de la dirección / Dirección asistida / Motor MDPS

Procedimientos de reparación

Extracción
1.

Desconecte el cable negativo de la batería.
2.

Desmonte el panel de protección inferior.

(Consulte el grupo de carrocería - "Panel de protección inferior")

3.

Desconecte todos los conectores conectados a la columna de dirección.
4.

Afloje las tuercas de la columna de dirección.

Par de apriete:

24,5 ~ 29,4 N.m (2,5 ~3,0 kgf.m, 18,1 ~ 21,7 lb-ft)

5.

Afloje el perno de la columna de dirección y después desmonte la columna de dirección.
6.

Afloje los pernos del motor del MDPS.

Par de apriete:

14,7 - 21,6N·m (2,5 - 3,0kgf·m, 18,1 - 21,7lb·ft)

7.

El montaje debe realizarse en el orden inverso al desmontaje.
8.

Realice "Calibración del sensor del ángulo de dirección (SAS)" y "Ajuste el par de la sensación de dirección a cero".
9.

Desconecte el interruptor ENC y espere durante 10 segundos o más. Compruebe el funcionamiento tras arrancar el motor.
Diagnósis con KDS

Calibración del sensor del ángulo de dirección (SAS) y ajuste el par de la sensación de dirección a cero


•

Compruebe si la batería está cargada antes de "Calibración del sensor del ángulo del volante (SAS)".
•

No desconecte ningún cable conectado al vehículo o a la herramienta Scan durante la "Calibración del sensor de ángulo de dirección (SAS)".
•

Tras completar la "Calibración del sensor del ángulo de dirección (SAS)", apague el encendido y espere varios segundos. Después arranque el motor para confirmar el funcionamiento normal del vehículo.
1.

Conecte el conector de autodiagnóstico (16 clavijas) situado en la parte inferior del panel protector del lado del conductor al dispositivo de autodiagnóstico, después encienda el dispositivo de autodiagnóstico después de colocar la llave en posición ON.
2.

Seleccione el "modelo de vehículo" y el "Dirección asistida accionada por motor" en la pantalla de selección del vehículo KDS.
3.

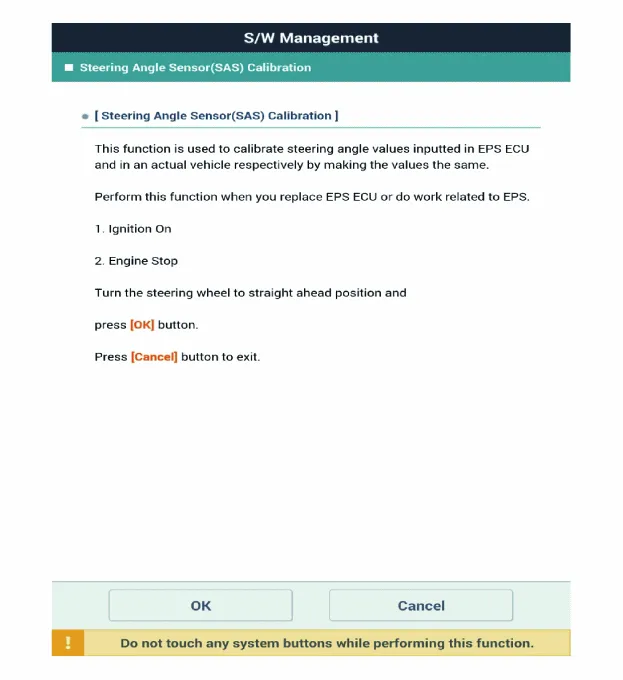

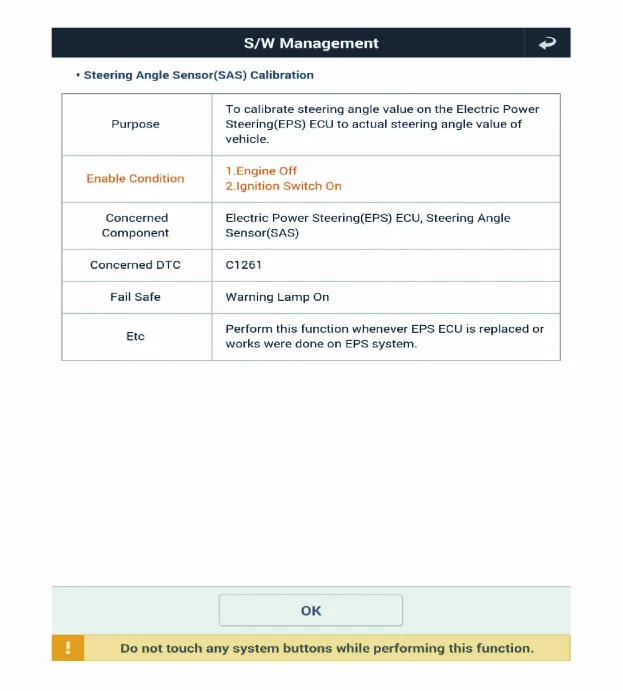

Selecciones "Calibración del sensor del ángulo de dirección (SAS)" en la pantalla KDS, después seleccione OK.
4.

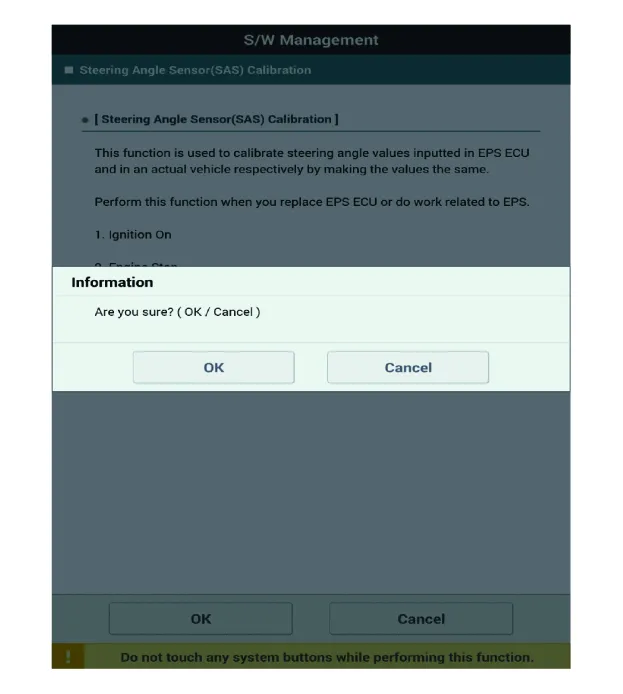

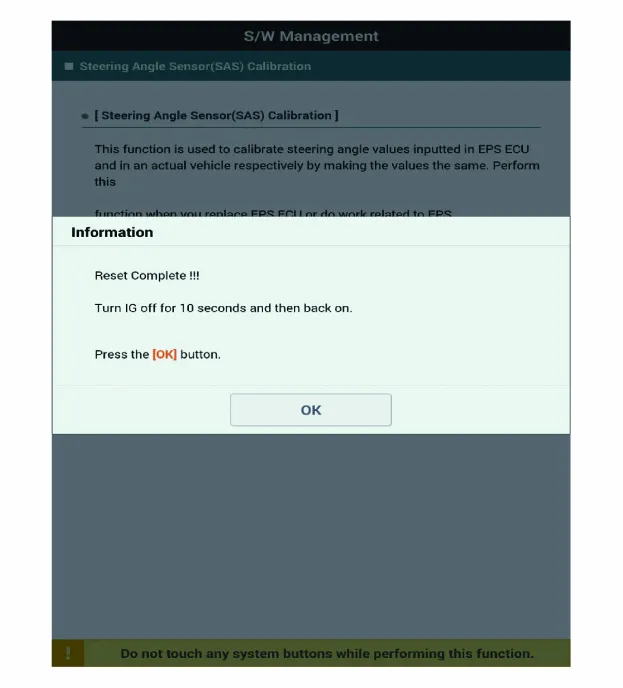

Proceda con la prueba según las instrucciones dadas en la pantalla.
5.

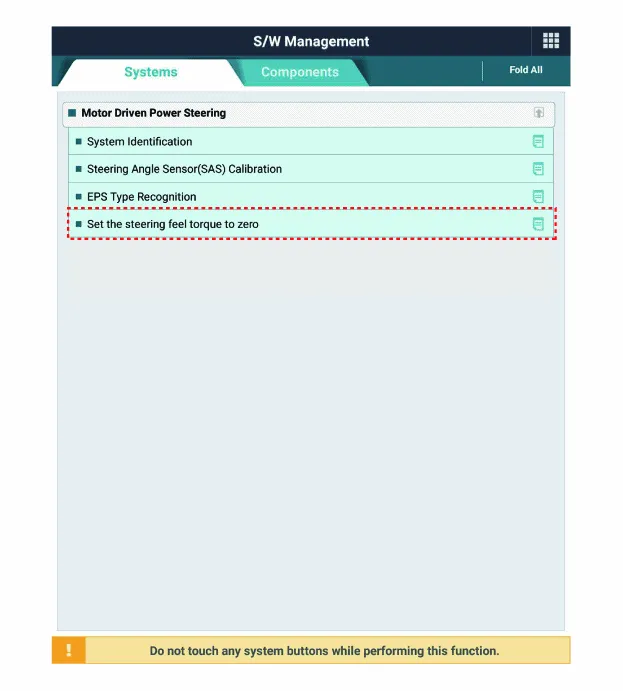

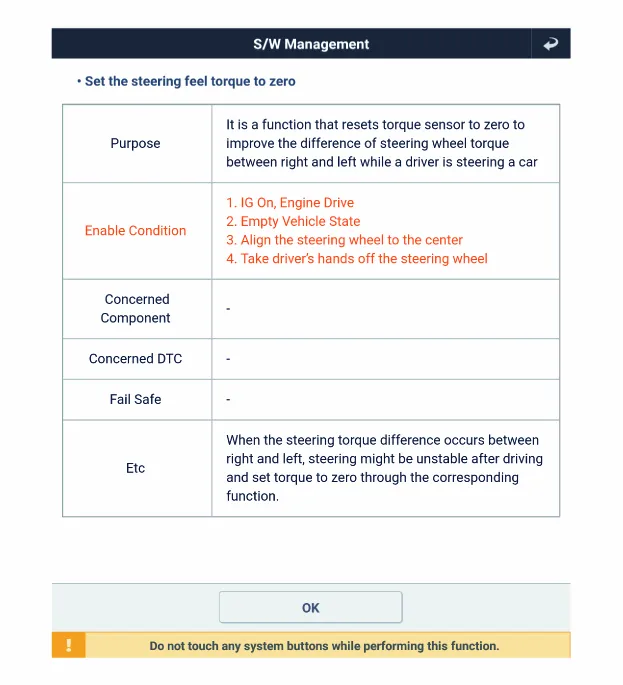

Seleccione "Ajuste el par de la sensación de dirección a cero" en la pantalla del KDS, después seleccione "OK".
6.

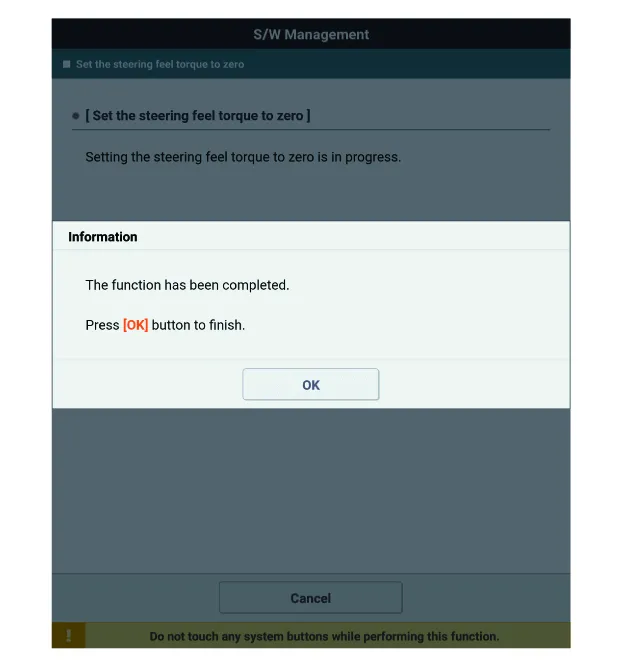

Proceda con la prueba según las instrucciones dadas en la pantalla.
7.

Borre el DTC.
8.

Desconecte el interruptor ENC y espere durante 10 segundos o más antes de arrancar el motor. Asegúrese de que el MDPS funciona correctamente.

    Componentes y localización de los componentes Componentes 1. Columna de dirección 2. Conjunto de juntas 3.

    Procedimientos de reparación Extracción 1. Desconecte el cable negativo de la batería. 2. Desmonte el panel de protección inferior.
