Kia Rio (YB): Paragolpes delantero / Desde el conjunto del parachoques

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Paragolpes delantero / Desde el conjunto del parachoques

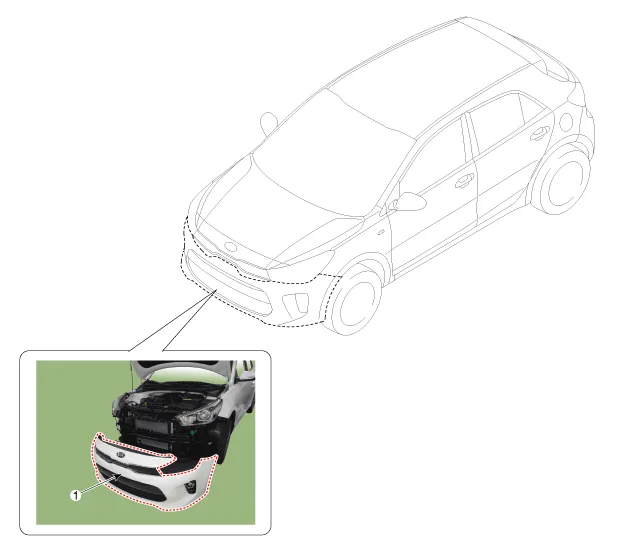

Componentes y localización de los componentes

LOCALIZACIÓN DE LOS COMPONENTES

1. Cubierta del parachoques delantero

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Afloje los pasadores y los pernos de montaje de la cubierta superior del radiador.

2.	Desmonte la cubierta inferior del motor (A).

Desconecte el lateral después de aflojar los tornillos y pasadores laterales del parachoques delantero.

Desmonte el parachoques delantero elevando y tirando hacia fuera el lado del parachoques delantero.

4.	Desconecte el conector principal del parachoques (A).

5.	Desmonte la cubierta del parachoques delantero (A).

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Cambie los clips que estén dañados.
