Kia Rio (YB): Eje trasero / Cubo/Apoyo trasero

Kia Rio (YB) Manual de Taller / Transmisiones y ejes / Eje trasero / Cubo/Apoyo trasero

Componentes y localización de los componentes

Componentes

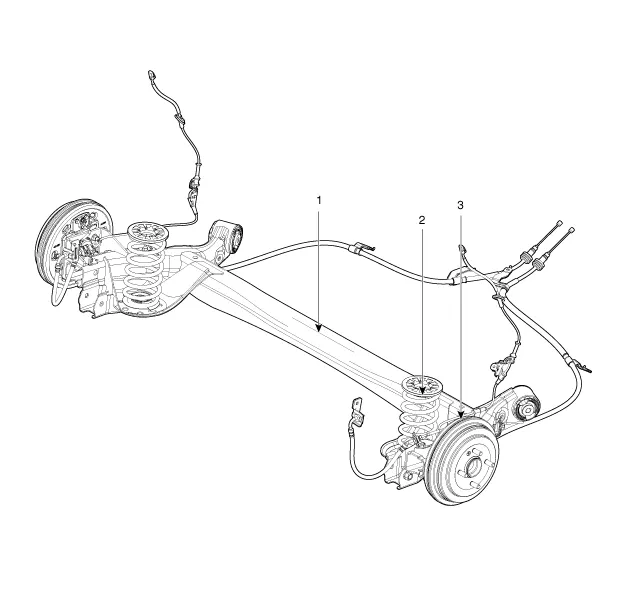

[Freno de tambor]

1. Eje del brazo de torsión
2. Muelle trasero
3. Disco del freno de tambor trasero

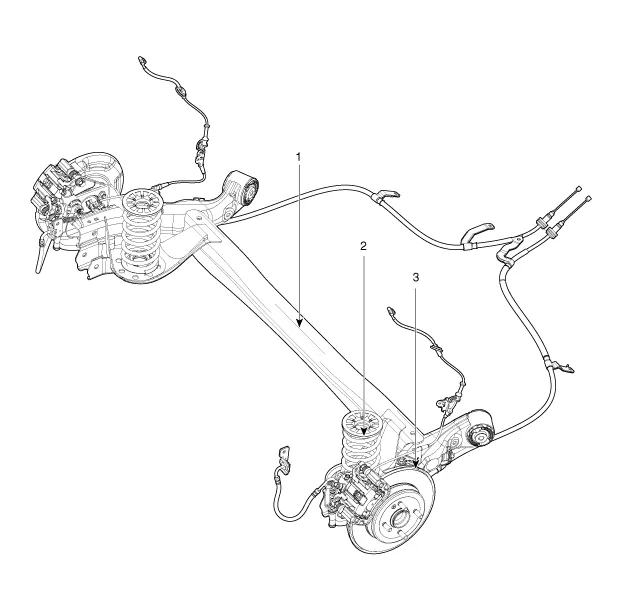

[Tipo disco]

1. Eje del brazo de torsión
2. Muelle trasero
3. Disco del freno trasero

Procedimientos de reparación

Extracción

[Tipo disco]

1.

Quite la rueda y el neumático.

Par de apriete

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)



Tenga cuidado de no dañar las tuercas de la rueda al desmontar la rueda y el neumático.

2.

Extraiga el clip de freno (A) y el cable del freno de estacionamiento (B).

3.

Desmonte el conjunto de la pinza del freno trasero (A).

Par de apriete

78,4 ~ 98,0 N.m (8,0 ~ 10,0 Kgf.m, 57,8 ~ 72,3 lb-ft)

4.

Afloje el tornillo de montaje y el disco del freno (A).

Par de apriete

4,9 ~ 5,9 N.m (0,5 ~ 0,6 kgf.m, 3,6 ~ 4,3 lb·pie)

5.

Afloje los pernos y desmonte el buje (A) del eje del brazo de torsión.

Par de apriete

49,0 ~ 58,8 N.m (5,0 ~ 6,0 kgf.m, 36,1 ~ 43,3 lb·pie)

6.

El montaje debe realizarse en el orden inverso al desmontaje.

[Freno de tambor]

1.

Quite la rueda y el neumático.

Par de apriete

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)



Tenga cuidado de no dañar las tuercas de la rueda al desmontar la rueda y el neumático.

2.

Afloje el tornillo de montaje y el disco del freno (A).

Par de apriete

4,9 ~ 5,9 N.m (0,5 ~ 0,6 kgf.m, 3,6 ~ 4,3 lb·pie)

3.

Desconecte el sensor de velocidad de la rueda.

4.

Afloje el perno de montaje del buje y retire el buje (A) del brazo de torsión.

Par de apriete

49,0 ~ 58,8 Nm (5,0 ~ 6,0 kgf·m, 36,2 ~ 43,4 lb·pie)

5.

El montaje debe realizarse en el orden inverso al desmontaje.

Inspección
1.

Compruebe posibles grietas en el buje y si las estrías están desgastadas.

2.

Compruebe si el disco de freno está rayado o dañado.

3.

Compruebe si el portasatélites del eje trasero presenta grietas.

4.

Compruebe posibles daños o grietas en el cojinete.

    Características técnicas Especificación Suspensión delantera Elemento Especificación Tipo de suspensión Pata telescópica tipo Macpherson Tipo de amortiguador Válvula general Suspensión trasera Elemento Especificación Tipo de suspensión Eje del brazo de torsión del par Tipo de amortiguador Válvula general Rueda y neumático Elemento Especificación Rueda Aluminio 6,0J × 15 6,0 J × 16 6,5J × 17 Acero 6,0J × 15 Neumático 185/65 R15 195/55 R16 205/45 R17 205/55 R17 Presión de los neumáticos 2;3 kg/cm (33 psi) Alineación de las ruedas Elemento Especificación Delantero Trasero EU/AUS GEN EU/AUS GEN Convergencia Individual 0.
