Kia Cadenza YG: Sistema de control del motor / VÁLVULA REGULADORA DE PRESIÓN DEL RAÍL
Características técnicas
| Especificación |
|
Elemento |
Especificación |
|
Corriente de funcionamiento (A) |
1,79 ~ 1,81 |
|
Frecuencia de operación (kHz) |
1 |
|
Tipo de frecuencia |
PWM |
Descripción y operación
| Descripción |
La válvula de control de presión de combustible y la válvula reguladora de presión del raíl están instaladas en la bomba de alta presión y en el common rail, respectivamente. Estas válvulas controlan la entrada de combustible (alimentación) del depósito de combustible a través del filtro de combustible y la salida (retorno) al depósito de combustible del circuito de combustible de alta presión. Este sistema se llama "Sistema dual de control de presión de combustible" y puede controlar de forma precisa y rápida la presión de combustible de acuerdo con las diferentes condiciones del motor controlando la entrada y la salida de combustible de forma simultánea.
Diagramas esquemáticos

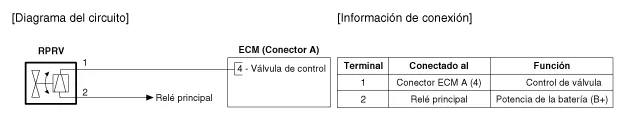

| Diagrama del circuito |
Diagnóstico de averías
| Forma de onda de señal |

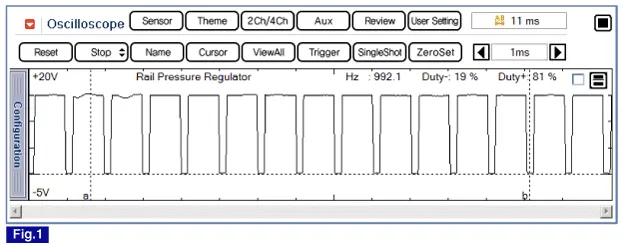

Fig.1) Forma de onda de la válvula del regulador de la presión del raíl a ralentí.

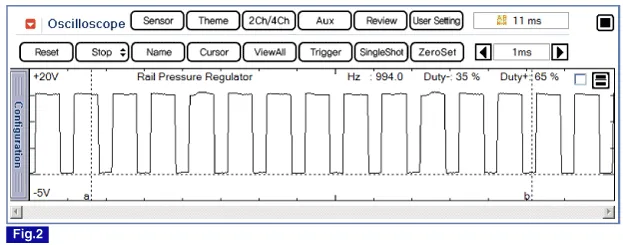

Fig.2) Forma de onda de la válvula del regulador de presión del raíl en aceleración.
