Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Techo solar

Componentes y localización de los componentes

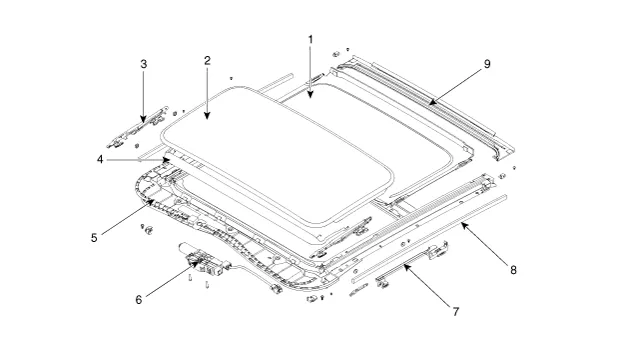

Componentes

1. Conjunto del parasol del techo solar
2. Conjunto del panel del cristal del techo solar
3. Conjunto de la guía del techo solar
4. Conjunto del deflector del techo solar
5. Conjunto del bastidor auxiliar del techo solar

6. Conjunto del motor del techo solar
7. Unión del gotero del techo solar
8. Cinta sellante del techo solar
9. Raíl del gotero del techo solar

Procedimientos de reparación

Ajuste

Alineación del cristal de comprobación

Inspeccione la diferencia de altura entre el panel del techo (A) y el burlete de la luna (B) y ajústela si es necesario.

Ajuste de la alineación

Valor estándar [mm (in.)]

(1) Extremo delantero: 0 mm (0 in.)

(2) Extremo trasero: 0 mm (0 in.)

(3) Borde lateral : 0 mm (0 in.)

2.	Ajuste la altura del cristal aflojando ligeramente los tornillos (A).

CUANDO INICIALIZAR EL MOTOR

1.	Tras el montaje inicial del vehículo.

2.	Si el valor inicial se borra o se daña a causa de la pobre descarga eléctrica producida durante el funcionamiento.

3.	Después de usar la manilla manual.

FUNCIONAMIENTO DE LA MANILLA DE EMERGENCIA DEL TECHO SOLAR

1.	Utilice la manilla de emergencia del techo solar para cerrar o abrir el techo solar manualmente, si el techo solar no puede cerrarse electrónicamente debido a una avería eléctrica del controlador o del motor.

Si es necesario, inicialice el techo solar siguiendo el método de inicialización.

Siempre que se desconecta o se descarga la batería del vehículo, o se usa la manilla de emergencia para accionar el techo solar, reajuste el sistema del techo solar como sigue :

(1)	Gire la llave de encendido a la posición ON y después cierre el techo solar completamente.

(2)	Suelte la palanca de control del techo solar.

(3)	Presione y mantenga pulsado el botón CLOSE durante más de 10 segundos hasta que el techo panorámico se cierre y se mueva hacia atrás ligeramente.

(4)	Suelte la palanca de control del techo solar.

(5)	Presione y mantenga pulsado el botón CLOSE de nuevo durante al menos 3 segundos hasta que el techo solar se accione como sigue : INCLINACIÓN HACIA ABAJO → ABRIR POR DESLIZAMIENTO → CERRAR POR DESLIZAMIENTO Suelte la palanca.

(6)	Se ha finalizado el procedimiento de reinicio del sistema del techo solar.
