Kia Cadenza YG: Sistema de aire acondicinado / Sensor de temperatura del evaporador
Descripción y operación
| Descripción |
El sensor de temperatura del evaporador detecta la temperatura del núcleo del evaporador e interrumpe la alimentación del relé del compresor para evitar que el evaporador se congele por una refrigeración excesiva.
Procedimientos de reparación
| Inspección |
| 1. |
Apague el interruptor de encendido. |
| 2. |
Desconecte el conector del sensor de temperatura del evaporador. |
| 3. |
Mida la resistencia entre el terminal “+” y “-“ del sensor de temperatura del evaporador.
|
| 4. |
Conecte el conector del sensor de temperatura del evaporador. |
| 5. |
Haga funcionar el motor y gire el interruptor A/C a ON y entonces mida el voltaje entre los terminales del conector del mazo de cables. Especificación
|
| Sustitución |
| 1. |
Desconecte el terminal negativo (-) de la batería. |
| 2. |

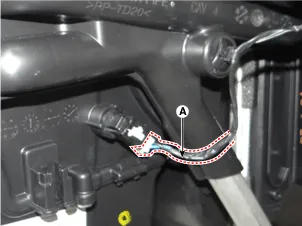

Desconecte el conector del sensor de temperatura del evaporador (A).
|
| 3. |
Desmonte el sensor de temperatura del evaporador (A) tirando de él después de girarlo 90º en sentido antihorario.
|
| 4. |
Para el montaje, siga el orden inverso al desmontaje. |
