Kia Cadenza YG: Carroceria (interior y exterior) / REVESTIMIENTO DEL MALETERO
Procedimientos de reparación
| Sustitución |
Póngase guantes para proteger sus manos. |
|
| 1. |
Desmonte el conjunto del asiento trasero. (Consulte el asiento trasero- "Conjunto del asiento trasero") |
| 2. |
Desmonte el guarnecido del umbral de la puerta trasera. (Consulte el guarnecido interior - "Guarnecido protector de la puerta") |
| 3. |

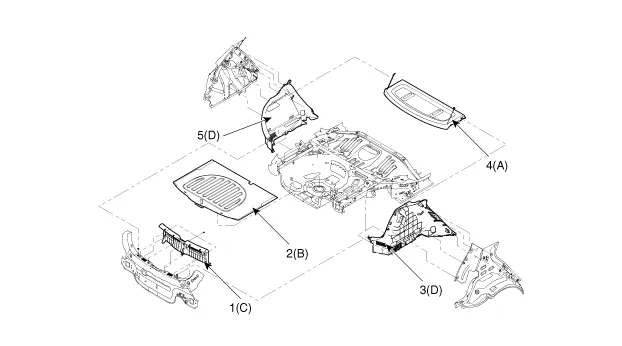

Desmonte la bandeja (A). |
| 4. |
Desmonte la cubierta del maletero (B). |
| 5. |
Desmonte el guarnecido transversal trasero (C). |
| 6. |
Desmonte el guarnecido del lado del maletero (D) tras aflojar los tornillos de montaje. |
| 7. |
El montaje debe realizarse en el orden inverso al desmontaje.
|
