Kia Cadenza YG: Sistema de cambio manual / INTERR. DE LUCES DE MARCHA ATRÁS
Características técnicas
| Características técnicas |
|
Elemento |
Especificado |
|
Tipo |
ON OFF |
|
CONDICIONES OPERATIVAS |
Marcha atrás |
|
Voltaje operativo |
10V ~ 15V |
|
Temperaturas de funcionamiento |
-30°C a 100°C [-30°F a 212°F]" |
Componentes y localización de los componentes

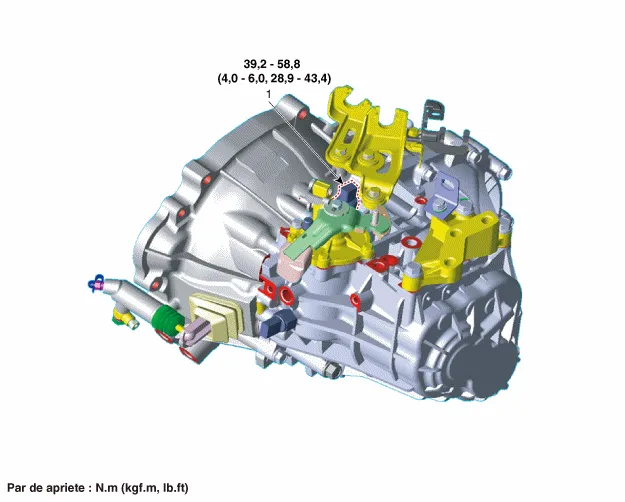

| LOCALIZACIÓN DE LOS COMPONENTES |
| 1. Interruptor
de la luz de marcha atrás |
Descripción y operación
| Descripción |
| • |
Detecta la operación de cambio de marcha a marcha atrás. |
| • |
Cuando la transmisión esté en condición de marcha atrás, la palanca activa la luz de marcha atrás al pulsar una parte del eje del interruptor. |
Procedimientos de reparación
| Inspección |
| 1. |
Desmonte el conjunto del purificador de aire. (Consulte el sistema mecánico del motor - "Filtro de aire") |
| 2. |
Desconecte el conector del interruptor de la luz de marcha atrás (A).
|
| 3. |

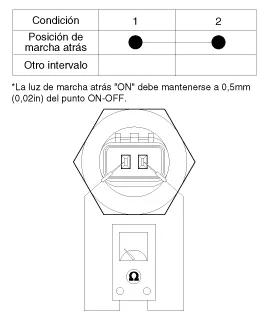

Compruebe la continuidad entre el terminal de potencia y el terminal de señal.
|
| Extracción |
| 1. |
Desmonte el conjunto del purificador de aire. (Consulte el sistema mecánico del motor - "Filtro de aire") |
| 2. |
Desconecte el conector del interruptor de la luz de marcha atrás (A).
|
| 3. |
Retire el interruptor de la luz de marcha atrás (A).
|
| Instalación |
| 1. |
El montaje debe realizarse en el orden inverso al desmontaje. |
Hay que cambiar el interruptor de la luz de marcha atrás por uno nuevo. (No lo reuse.) |
