Kia Cadenza YG: Carroceria (interior y exterior) / guardabarros

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / guardabarros

Componentes y localización de los componentes

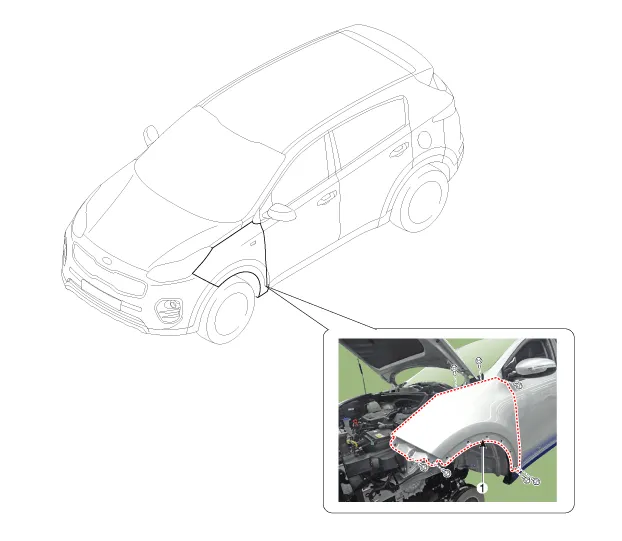

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto del guardabarros

Procedimientos de reparación

Sustitución

•	Procure no arañar la cubierta de protección ni la carrocería.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

1.	Desmonte los faros. (Consulte Sistema eléctrico de la carrocería - "Faros".)

2.	Quite la protección de las ruedas delanteras. (Consulte Molde lateral de la carrocería - "Protector de la rueda delantera")

3.	Con un desmontador, retire el embellecedor delta (A).

4.	Tras aflojar los tornillos, los pernos y la tuercas de fijación, desmonte el conjunto del guardabarros (A).

El montaje debe realizarse en el orden inverso al desmontaje.

•	Cambie los clips que estén dañados.
