Kia Cadenza YG: Consola del suelo / Conjunto de la consola del suelo
Componentes y localización de los componentes

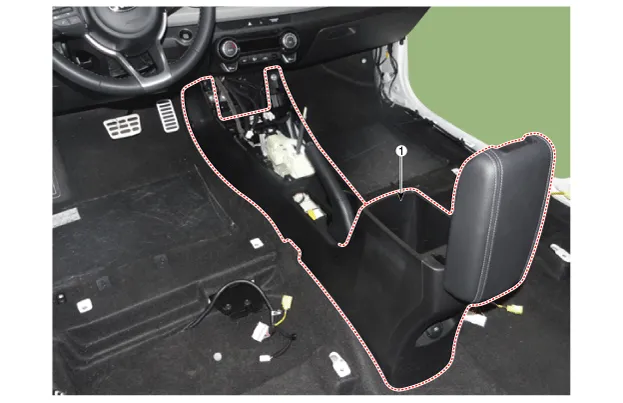

| LOCALIZACIÓN DE LOS COMPONENTES |
| 1. Conjunto de la consola del
suelo |
Procedimientos de reparación
| Sustitución |
Póngase guantes para proteger sus manos. |
|
| 1. |
Para desmontar el mando & las fundas (A) de engranjes, tire de los dos hacia arriba.
|
| 2. |
Con un desmontador, retire la cubierta superior de la consola del suelo (A).
|
| 3. |
Desconecte los conectores (A) de la cubierta superior de la consola del suelo.
|
| 4. |
Extraiga la cubierta del freno de estacionamiento (A).
|
| 5. |
Desmonte el soporte de la consola (A) tras aflojar los tornillos.
|
| 6. |
Desconecte el conector de la consola (A) y afloje el perno de montaje.
|
| 7. |
Retire la alfombrilla del reposabrazos de la consola (A).
|
| 8. |
Afloje los pernos de montaje de la consola superior (A).
|
| 9. |
Afloje el tornillo de montaje en ambos lados de la consola (A).
|
| 10. |
Desmonte completamente la consola (A).
|
| 11. |
El montaje debe realizarse en el orden inverso al desmontaje.
|
