Kia Rio: Asiento Eléctrico / Interruptor calefaccion de asiento

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Asiento Eléctrico / Interruptor calefaccion de asiento

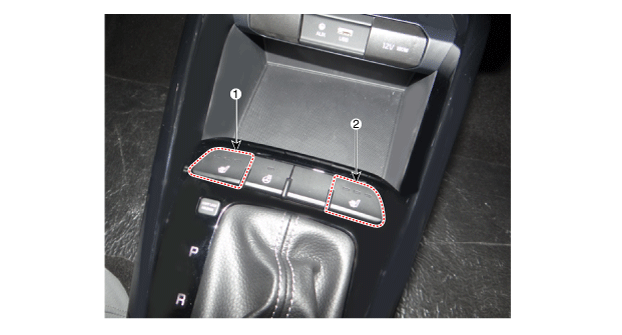

Componentes y localización de los componentes

Componentes

1. Interruptor del calefactor del asiento del lado del conductor

2. Interruptor del calefactor del asiento del lado del acompañante

Descripción y operación

Descripción

Tecnología de control inteligente del calefactor del asiento

•	Para evitar quemaduras por frío, la temperatura del calefactor del asiento disminuye tras un cierto periodo de tiempo. Condición de quemadura de baja temperatura: Más de 30 minutos a 50°C)

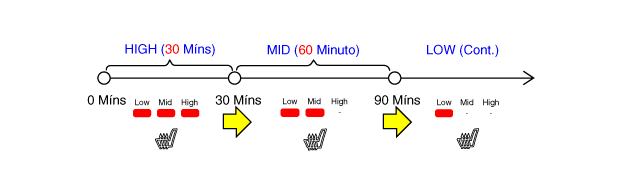

Operación de control inteligente del calefactor del asiento

•	Cambie a "MID" y tras 30 minutos a "HIGH", luego a "LOW" y tras 60 minutos a "MID"

•	Cambie a "LOW" y tras 60 minutos a "MID"

•	Si se eleva la temperatura manualmente dentro de un cierto periodo de tiempo después de que se bajara la temperatura automáticamente, va a volver a bajar pronto para evitar el sobrecalentamiento o una quemadura por baja temperatura.

•	Se trata de una condición normal como dispositivo de seguridad.

Diagramas esquemáticos

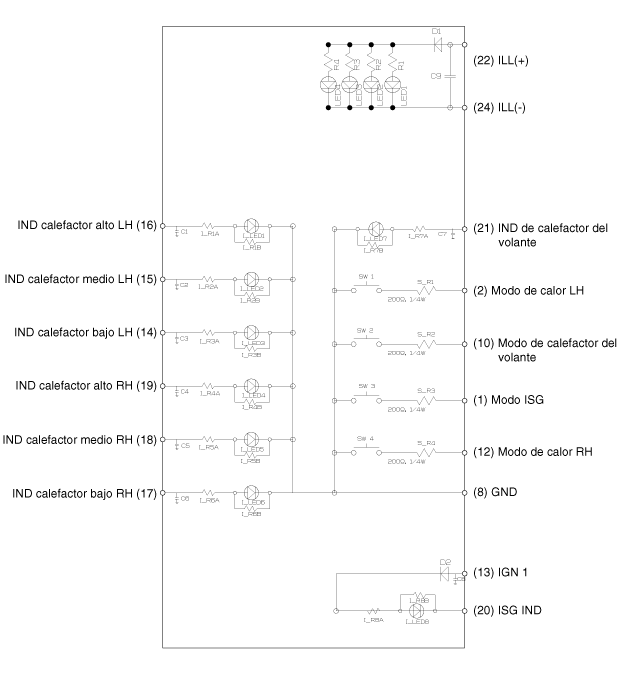

Diagrama del circuito

Procedimientos de reparación

Extracción

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte la cubierta superior de la consola delantera. (Consulte Carrocería - "Conjunto de la consola del suelo")

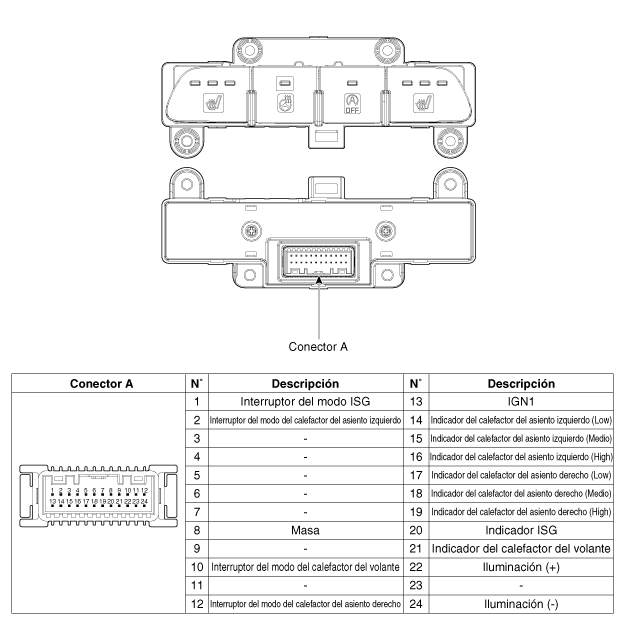

3.	Desconecte el conector del interruptor de la cubierta superior de la consola delantera (A).

4.	Desmonte el interruptor de la cubierta superior de la consola delantera (A) tras aflojar los tornillos de montaje.

Instalación

1.	Monte el interruptor de la cubierta superior de la consola delantera.

2.	Conecte el conector del interruptor de la cubierta superior de la consola delantera.

3.	Monte la cubierta superior de la consola delantera.

4.	Conecte el terminal negativo (-) de la batería.
