Kia Rio: Sistema de alimentación de combustible / Filtro de combustible

Kia Rio (YB) Manual de Taller / Control del motor/Sistema de combustible / Sistema de alimentación de combustible / Filtro de combustible

Componentes y localización de los componentes

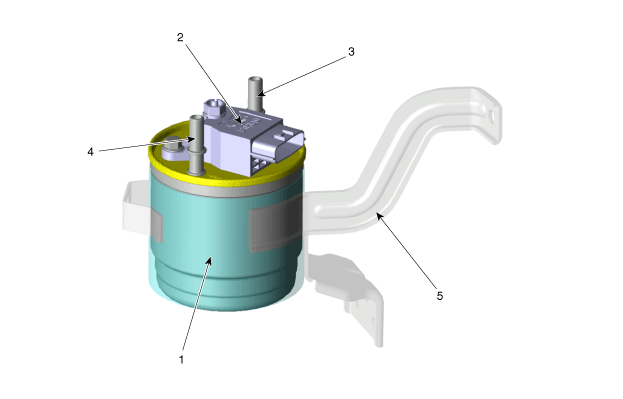

Componentes

1. Filtro de combustible
2. Sensor de agua y calefactor de combustible
3. Conector rápido del tubo de alimentación de salida (↔ bomba de combustible de alta presión)
4. Conector rápido del tubo de alimentación de entrada (↔ Depósito de combustible)
5. Soporte de montaje del filtro de combustible

Procedimientos de reparación
Extracción
1.

Apague el interruptor de encendido y desconecte el terminal negativo (-) de la batería.

2.

Desmonte la batería.

(Consulte el sistema eléctrico del motor - "Batería")

3.

Desmonte el ECM.

(Consulte Sistema de control del motor - Módulo de control del motor (ECM)")

4.

Desconecte el conector del calefactor del sensor de agua (A).

5.

Tuerca de montaje de la placa de la bomba de combustible

6.

Desmonte el conjunto del filtro de combustible (B) tras aflojar las tuercas de fijación (A).

7.

Desmonte el sensor de agua y calefactor del combustible (A) tras aflojar el perno de montaje.

8.

Desmonte el conjunto del filtro de combustible del soporte después de desmontar los pernos del soporte (A), cámbielo por uno nuevo y después monte el conjunto del filtro de combustible en orden inverso a los pasos anteriores.



Al cambiar el filtro de combustible, debe cambiar la junta tórica.

9.

Purgue el aire en circuito de combustible de baja presión.

Consulte "Purga de aire en el circuito de combustible de baja presión")

10.

Arranque el motor y compruebe si hay fugas en el circuito de combustible de baja presión incluido el filtro de combustible.

Instalación
1.

La instalación se hace en el sentido contrario a la extracción.



Después de extraer o cambiar la pieza de abajo, purgue aire en circuito de combustible de presión baja.

(Consulte el sistema de entrega de combustible: "Purga de aire en el circuito de combustible de baja presión")

Depósito de combustible

BOMBA DE COMBUSTIBLE DE BAJA PRESIÓN

MOTOR DE BOMBA DE COMBUSTIBLE

Emisor de combustible

Filtro de combustible

CALEFACTOR DE COMBUSTIBLE

SENSOR DE AGUA

Tubos de combustible

Bomba de combustible de alta presión

Raíl de alta presión

Perno de fijación del filtro de combustible (en el soporte) :

7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·pie)

Tuerca de montaje del soporte del filtro de combustible (en el vehículo):

3,9 ~ 5,9 N·m (0,4 ~ 0,6 kgf·m, 2,9 ~ 4,3 lb·pie)
