Kia Rio: Asiento trasero / Cubierta del cojín del asiento trasero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Asiento trasero / Cubierta del cojín del asiento trasero

Componentes y localización de los componentes

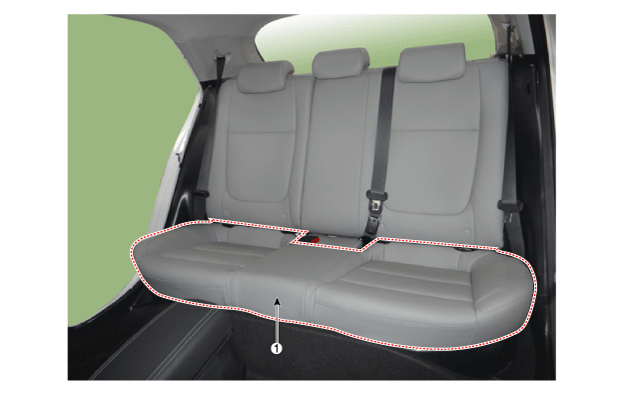

LOCALIZACIÓN DE LOS COMPONENTES

1. Cubierta del cojín del asiento trasero

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte el conjunto del asiento. (Consulte el asiento trasero- "Conjunto del asiento trasero")

2.	Retire la cubierta del cojín del asiento (A) tras retirar las sujeciones de anillas en la parte trasera de la cubierta del cojín del asiento.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que los conectores están correctamente enchufados.

•	Cambie los clips que estén dañados.

•	Para evitar la aparición de arrugas, asegúrese de que estira el material sobre la cubierta (B) antes de fijar las sujeciones de anillas (A).

•	Sustituya las sujeciones de anillas por las nuevas utilizando la herramienta especial (C) (09880-4F000).
