Kia Rio: Asiento delantero / Conjunto del bastidor del asiento delantero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Asiento delantero / Conjunto del bastidor del asiento delantero

Componentes y localización de los componentes

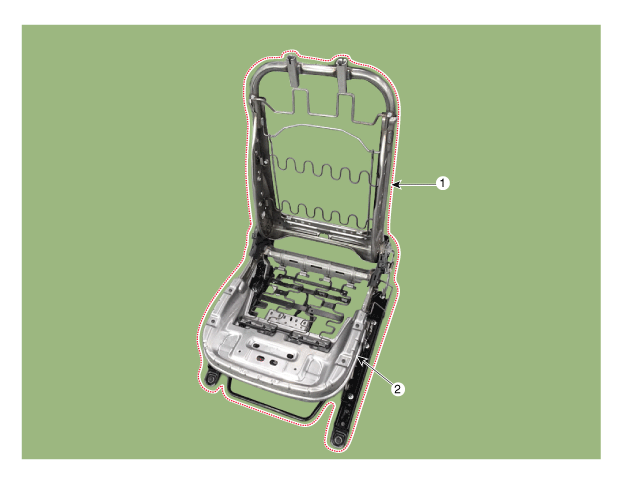

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto del bastidor del respaldo del asiento delantero

2. Conjunto del bastidor del cojín del asiento delantero

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte la cubierta del respaldo del asiento. (Consulte el asiento delantero - "Cubierta del respaldo del asiento delantero")

2.	Desmonte la cubierta del cojín del asiento delantero. (Consulte el asiento delantero - "Cubierta del cojín del asiento delantero")

3.	Retire el módulo del airbag lateral (SAB). (Consulte el módulo del airbag - "Módulo del airbag lateral (SAB)")

Afloje los pernos de montaje y desconecte el conjunto del bastidor del respaldo del asiento delantero (A) y el conjunto del bastidor del cojín del asiento delantero (B).

Par de apriete:

44,1 ~ 53,9 N·m (4,5 ~ 5,5 kgf·m, 32,5 ~ 39,8 lb·pie)

El montaje debe realizarse en el orden inverso al desmontaje.

•	Desmonte el airbag lateral para cambiar el asiento de montaje de dicho airbag. (Consulte el Sistema de seguridad - "Módulo del airbag lateral (SAB)")

•	Antes de proceder, revise las precauciones y el procedimiento de mantenimiento relacionado con el airbag. (Consulte el Sistema de seguridad - "Módulo del airbag lateral (SAB)")
