Kia Rio: Asiento trasero / Conjunto del asiento trasero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Asiento trasero / Conjunto del asiento trasero

Componentes y localización de los componentes

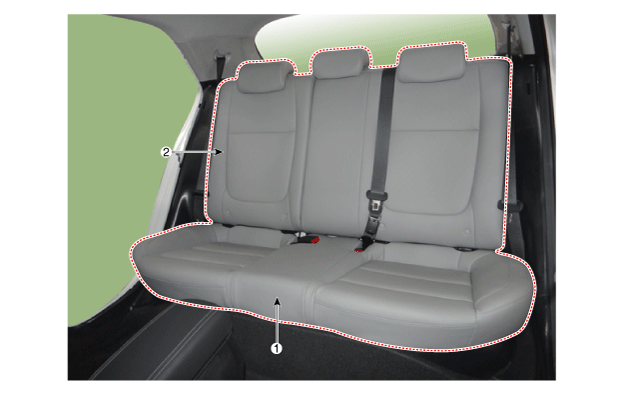

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto del cojín del asiento trasero

2. Conjunto del respaldo del asiento trasero

Procedimientos de reparación

Sustitución

Desmonte el conjunto del cojín del asiento trasero (A) tras aflojar el perno.

Tightening torque :

21.6 - 31.4 N·m (2.2 - 3.2 kgf·m, 15.9 - 23.1 Lb·pie)

2.	Desconecte el cinturón de seguridad central trasero (A).

Abra la bisagra central del asiento trasero (A) tras aflojar el perno de montaje.

Tightening torque :

21.6 - 31.4 N·m (2.2 - 3.2 kgf·m, 15.9 - 23.1 Lb·pie)

4.	Desmonte el conjunto del respaldo del asiento trasero (A).

5.	El montaje debe realizarse en el orden inverso al desmontaje.
