Kia Rio (YB): Fusibles y relés / Caja de conexiones (Compartimento del Motor)

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Fusibles y relés / Caja de conexiones (Compartimento del Motor)

Componentes y localización de los componentes

LOCALIZACIÓN DE LOS COMPONENTES

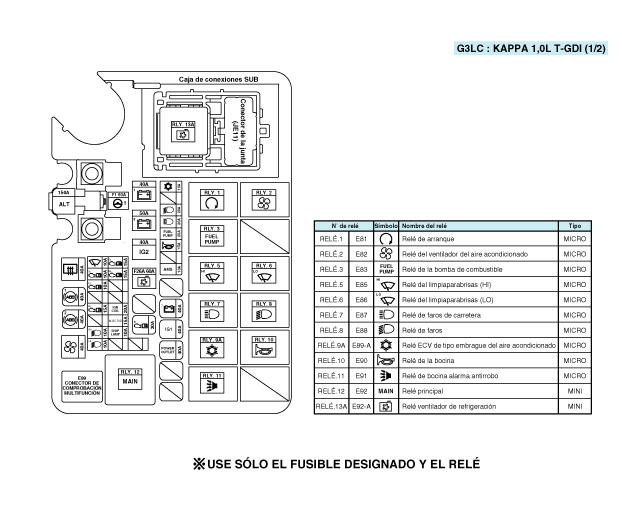

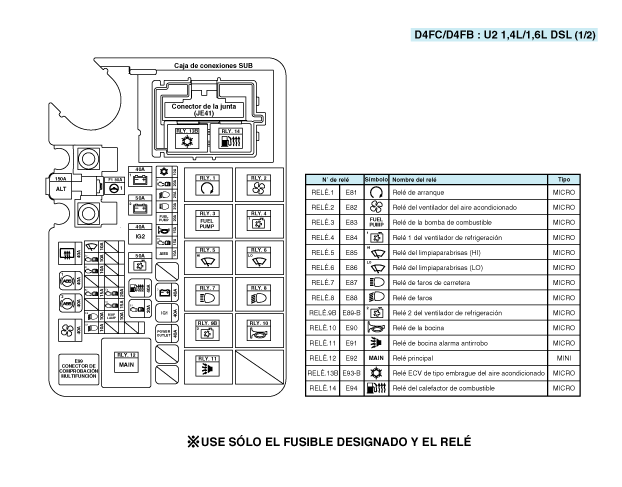

Bloque de conexiones E/R

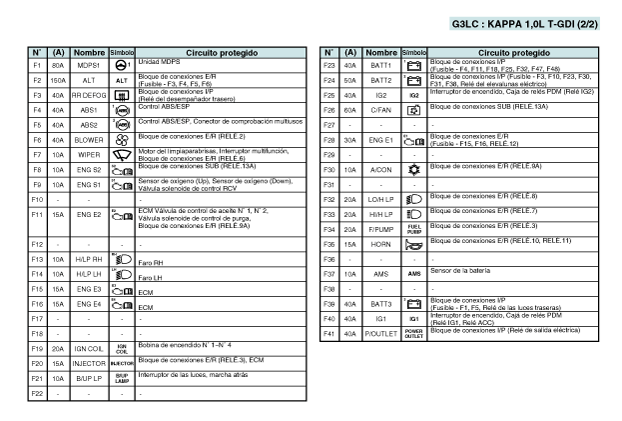

Circuito (Bloque PCB)

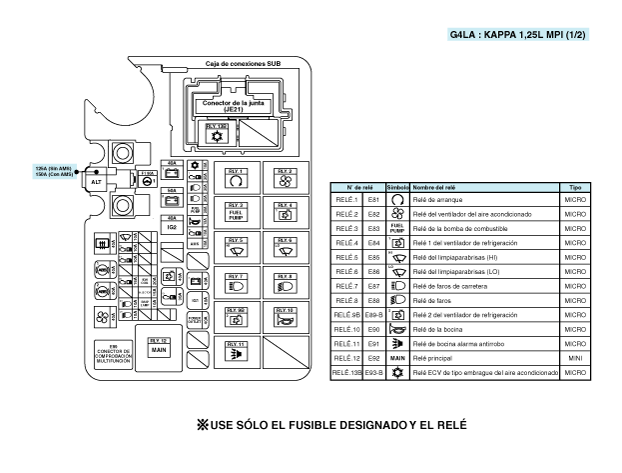

Bloque de conexiones E/R

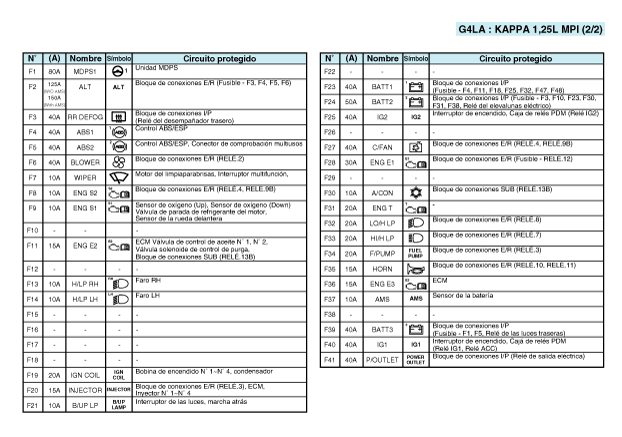

Circuito (Bloque PCB)

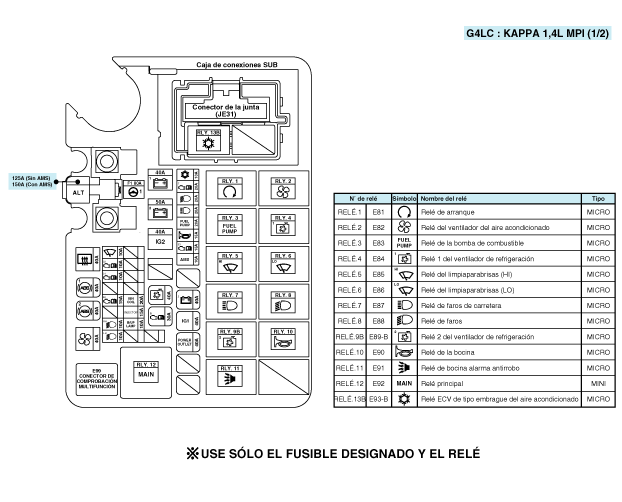

Bloque de conexiones E/R

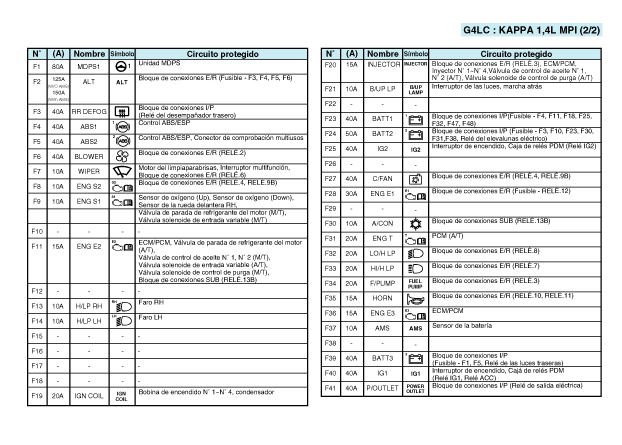

Circuito (Bloque PCB)

Bloque de conexiones E/R

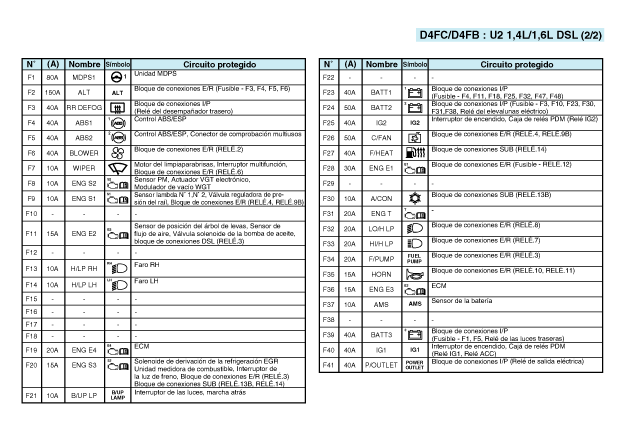

Circuito (Bloque PCB)

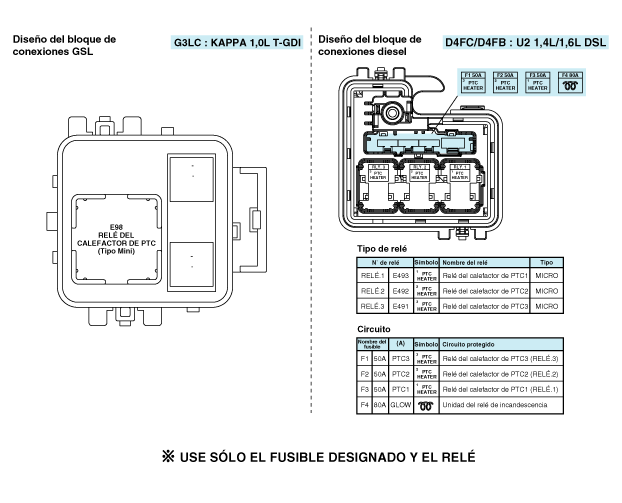

Bloque de conexiones diésel / gasolina

Procedimientos de reparación

Inspección

1.	Desconecte el terminal negativo (-) de la batería.

2.	Extraiga el relé del bloque de relés del compartimentos del motor.

REL DE POTENCIA (TIPO A)

Compruebe la existencia de continuidad entre los terminales.

1.	Tras suministrar corriente entre los terminales del relé de alimentación N° 85 y 86, compruebe que haya continuidad entre los terminales N° 30 y 87.

2.	Tras desconectar la alimentación entre los terminales del relé de alimentación N° 85 y 86, compruebe que no haya continuidad entre los terminales N° 30 y 87. Bloque de relés del compartimento del motor

REL DE POTENCIA (TIPO B)

Compruebe la existencia de continuidad entre los terminales.

1.	Tras suministrar corriente entre los terminales del relé de alimentación N° 85 y 86, compruebe que haya continuidad entre los terminales N° 30 y 87.

2.	Tras desconectar la alimentación entre los terminales del relé de alimentación N° 85 y 86, compruebe que no haya continuidad entre los terminales N° 30 y 87.

Fusible

1.	Compruebe que los portafusibles estén sujetos de forma suelta y que los fusibles estén firmemente fijados en los portafusibles.

2.	Compruebe que cada circuito de fusible tenga la capacidad exacta para el fusible.

Compruebe posibles daños en los fusibles.

•	Si debe cambiarse un fusible, asegurese de usar uno nuevo y de la misma capacidad. Identifique siempre la causa del fusible fundido y solucione completamente el problema antes de instalar un fusible nuevo.

Fusible múltiple

1.	Desconecte el terminal negativo (-) de la batería.

2.	Extraiga el terminales del cable de alimentación (A) tras aflojar la tuercas de la caja de relés y fusibles del compartimento del motor.

3.	Extraiga el fusible múltiple (A) tras presionar el gancho.

•	Todos los fusibles (A) múltiples deben cambiarse aunque solo se haya dañado un fusible.

•	Para el cambio, consulte las capacidades de los fusibles y la disposición del circuito en el diagrama de "Compartimento del motor - Ubicación de los componentes".

•	Utilice un fusible múltiple con la capacidad exacta para cada circuito.
