Kia Rio (YB): puerta delantera / Pestillo de la puerta delantera

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / puerta delantera / Pestillo de la puerta delantera

Componentes y localización de los componentes

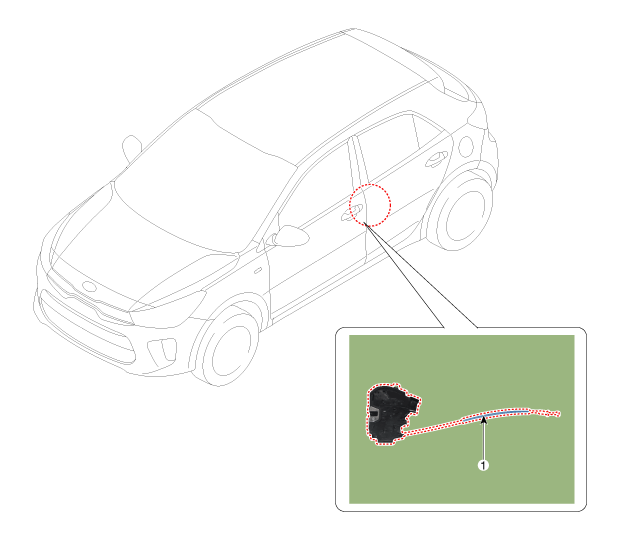

LOCALIZACIÓN DE LOS COMPONENTES

1. Pestillo de la puerta delantera

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte la manilla interior de la puerta delantera. (Consulte la puerta delantera - Manilla interior de la puerta delantera")

2.	Desmonte la luna de la ventanilla de la puerta delantera. (Consulte la puerta delantera - "Cristal de la ventanilla de la puerta delantera")

3.	Desconecte el conector del pestillo de la puerta delantera (A).

4.	Desconecte el rodillo del pestillo de la puerta delantera (A).

Desmonte el pestillo de la puerta delantera (A) tras aflojar los tornillos de montaje (B).

Par de apriete:

Tornillo: 7,8 ~ 10,8 N.m (0,8 ~ 1,1 kgf.m, 5,8 ~ 8,0 lb-ft)

El montaje debe realizarse en el orden inverso al desmontaje.

•	Compruebe que el cristal funcione correctamente.

•	Compruebe posibles daños en el canal del cristal y cámbielo si es necesario.

•	Ajuste el cristal si es necesario.
