Kia Rio: acolchado / Panel del salpicadero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / acolchado / Panel del salpicadero

Componentes y localización de los componentes

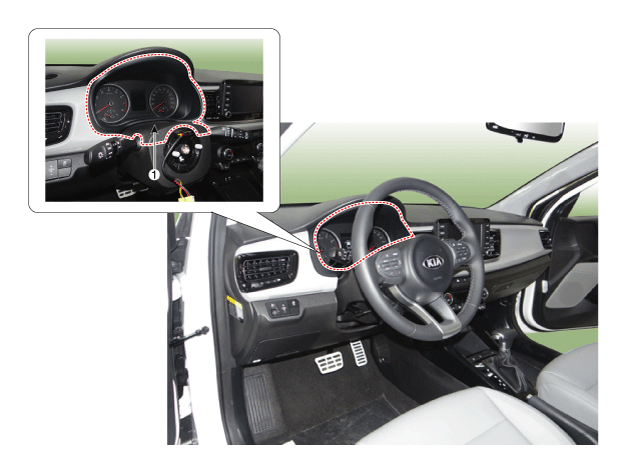

LOCALIZACIÓN DE LOS COMPONENTES

1. Panel del salpicadero


Procedimientos de reparación
Sustitución


Póngase guantes para proteger sus manos.



Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.

Desmonte el panel del tablero de instrumentos (A) con un extractor.

2.

El montaje debe realizarse en el orden inverso al desmontaje.



Cambie los clips que estén dañados.
