Kia Rio (YB): Molde lateral de la carrocería / Moldura lateral del techo

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Molde lateral de la carrocería / Moldura lateral del techo

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

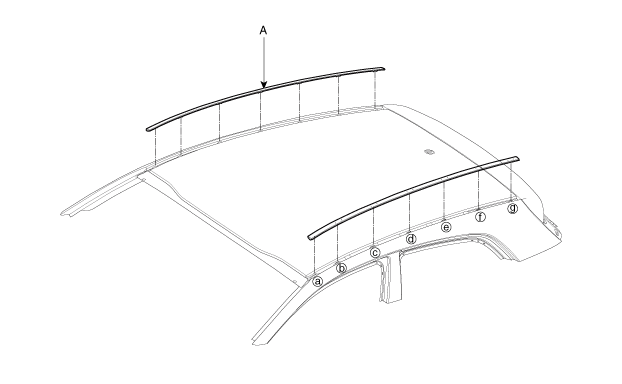

Con un desmontador, retire la moldura lateral del techo (A).

Sustituya siempre la moldura lateral del techo por una nueva.

El montaje debe realizarse en el orden inverso al desmontaje.

Fije en primer lugar el pasador ⓐ y luego fije el resto de pasadores en dirección desde ⓐ hasta ⓗ en el orden de la secuencia.
