Kia Rio (YB): Consola del suelo / Apozabrazos de la consola

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Consola del suelo / Apozabrazos de la consola

Componentes y localización de los componentes

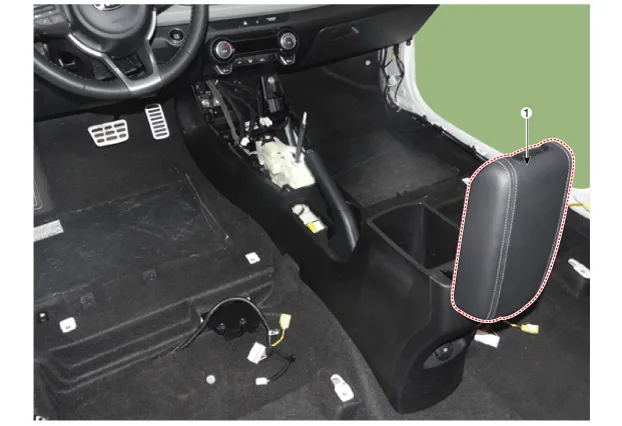

LOCALIZACIÓN DE LOS COMPONENTES

1. Reposabrazos de la consola

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Retire el conjunto de la consola del piso. (Consulte la consola del suelo- "Conjunto de la consola del suelo")

2.	Desmonte la cubierta trasera de la consola. (Consulte la consola del suelo - "Cubierta trasera de la consola")

3.	Extraiga el tornillo de montaje (A) y desmonte el apoyabrazos de la consola (B).

El montaje debe realizarse en el orden inverso al desmontaje.

Cambie los clips que estén dañados.
