Kia Cadenza YG: Sistema mecanico de motor / Ventilador de refrigeración

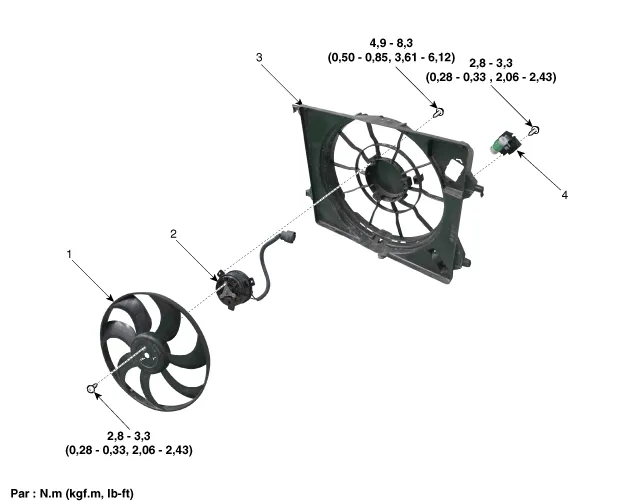

Componentes y localización de los componentes
| Componentes |
| 1. Resistencia del ventilador
del refrigerador 2. Cubierta del ventilador del refrigeración |
3. Motor del ventilador 4. Ventilador del refrigerador |
Características técnicas
| Características técnicas |
|
Elemento |
Especificación |
|
|
120 W |
220W |
|
|
Tipo de ventilador |
EXTRACTOR |
EXTRACTOR |
|
Control de la velocidad del ventilador |
RESISTOR |
RESISTOR |
|
Velocidad de flujo de aire (㎥/h) |
1700 -8% mín. |
1900 -8% mín. |
|
Velocidad del ventilador (rpm) |
1600 ±8% |
2000 ±8% |
|
Corriente (A) |
10,0 + 10% máx. |
18,3 + 10% máx. |
Descripción y operación
| Descripción |
[Tipo con aire acondicionado]
El ventilador de refrigeración funciona con 2 niveles (ALTO/BAJO). El módulo de control del motor (ECM) controla el ventilador de refrigeración de acuerdo a la temperatura del refrigerante, a la velocidad del vehículo y al funcionamiento del A/C.
[Tipo sin aire acondicionado]
El ventilador de refrigeración opera en el 1er nivel (HIGH). El módulo de control del motor (ECM) controla el ventilador de refrigeración de acuerdo a la temperatura del refrigerante, a la velocidad del vehículo y al funcionamiento del A/C.
Diagramas esquemáticos

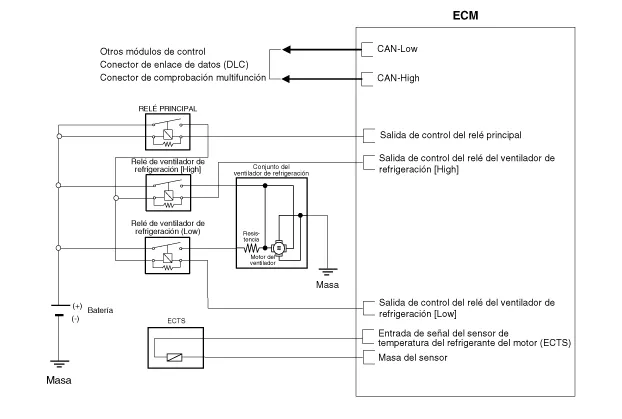

| Diagrama del circuito |
Procedimientos de reparación
| Desmontaje y montaje |
| 1. |
Desmonte el radiador. (Consulte el sistema de refrigeración - "Radiador") |
| 2. |
Extraiga el ventilador de refrigeración (A) del radiador.
|
RESISTOR
| 1. |
Desmonte el filtro de aire. (Consulte el sistema de admisión y escape - "Filtro de aire") |
| 2. |
Desconecte el conector (A) del mazo de cables y el conector del motor del ventilador (B).
|
| 3. |
Desmonte la resistencia (A) de la caja del ventilador.
|
| 4. |
El montaje debe realizarse en el orden inverso al desmontaje. |
| Desmontaje |
| 1. |
Desmonte el ventilador de refrigeración (A) del conjunto del ventilador de refrigeración.
|
| 2. |
Desconecte el conector del motor del ventilador (A) de la resistencia.
|
| 3. |
Desmonte el motor del ventilador (A) de la caja del ventilador de refrigeración.
|
| 4. |
Arme en el orden inverso al de desarmado. Refíerase a la Aviso del armado, pagina TR. |
| Inspección |
Motor ventilador
| 1. |
Desconecte el conector del motor del ventilador de la resistencia. |
| 2. |
Conecte el voltaje de la batería al terminal "+" y la masa al terminal "-" |
| 3. |
Compruebe que el motor del ventilador funciona correctamente. |
