Kia Cadenza YG: Sistema mecanico de motor / Pomba de refrigerante

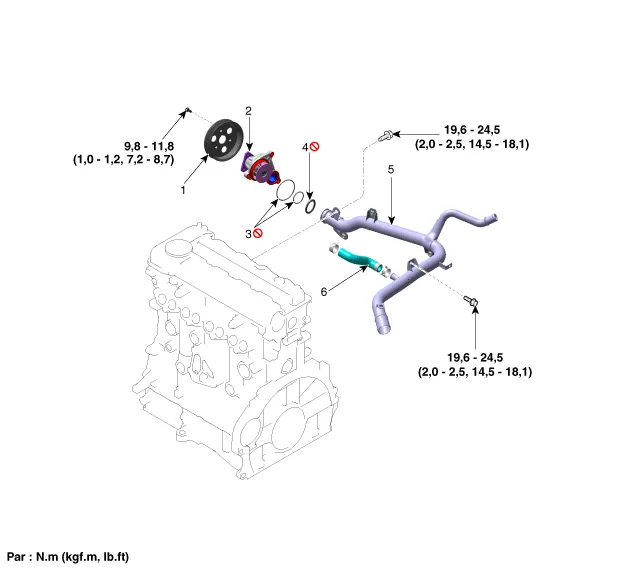

Componentes y localización de los componentes
| Componentes |
| 1. Polea
de la bomba de agua 2. Bomba de agua 3. Junta tórica de la bomba de agua |
4. Junta
tórica del tubo de retorno de agua 5. Tubo de retorno de agua 6. Manguera de retorno del refrigerador de aceite |
Procedimientos de reparación
| Desmontaje y montaje |
Pomba de refrigerante
| 1. |
Desmonte la cubierta inferior del compartimento del motor. (Consulte el Conjunto del motor y la transmisión - "Cubierta inferior del compartimento del motor") |
| 2. |
Drene el refrigerante del motor. (Consulte el sistema de refrigeración - "Refrigerante") |
| 3. |
Monte el gato en el borde del cárter de aceite para apoyar el motor. |
| 4. |
Desmonte el soporte de fijación del motor. |
| 5. |
Desmonte la correa de transmisión. (Consulte Sistema de la correa de accionamiento - "Correa de accionamiento ") |
| 6. |
Desmonte la polea de la bomba de agua (A).
|
| 7. |
Extraiga la bomba de agua (A).
|
| 8. |
El montaje debe realizarse en el orden inverso al desmontaje. |
| 9. |
Llene el radiador con refrigerante. (Consulte el sistema de refrigeración - "Refrigerante") |
| 10. |
Ponga el motor en marcha y compruebe la ausencia de fugas. |
Conducto de retorno de agua
| 1. |
Desmonte la cubierta del motor. |
| 2. |
Retire la batería y bandeja de la batería. (Consulte el sistema eléctrico del motor - "Batería") |
| 3. |
Desmonte el conjunto del purificador de aire. (Consulte el sistema de admisión y escape - "Filtro de aire") |
| 4. |
Desmonte la cubierta inferior del compartimento del motor. (Consulte el Conjunto del motor y la transmisión - "Cubierta inferior del compartimento del motor") |
| 5. |
Drene el refrigerante. (Consulte el sistema de refrigeración - "Refrigerante") |
| 6. |
Desmonte la válvula de control de aire. (Consulte el Sistema de combustible/ de control del motor - "Válvula de control del aire") |
| 7. |
Desmonte la manguera superior del radiador (A).
|
| 8. |
Desmonte la manguera inferior del radiador (A).
|
| 9. |
Desconecte las mangueras del calefactor (A).
|
| 10. |
Soltar el refrigerador EGR. (Consulte el sistema de admisión y escape - "Refrigerador EGR") |
| 11. |
Desconecte la manguera de retorno del refrigerador de aceite (A).
|
| 12. |
Desmonte el tubo de alimentación y retorno del aceite. (Consulte Sistema de admisión y escape - "Turbocompresor y colector de escape") |
| 13. |
Desmonte la tubería de retorno de agua (A).
|
| 14. |
El montaje debe realizarse en el orden inverso al desmontaje. |
| 15. |
Llene el radiador con refrigerante. (Consulte el sistema de refrigeración - "Refrigerante") |
| 16. |
Ponga el motor en marcha y compruebe la ausencia de fugas. |
| Inspección |
| 1. |
Comprobar cada una de las partes en caso de corrosión excesiva, grietas, daños o desgaste, y reemplazar el conjunto de la bomba de agua si es necesario. |
| 2. |
Comprobar el cojinete en búsqueda de posibles daños, ruidos extraños y rotación lenta; cambiar la bomba de refrigerante si es necesario. |
| 3. |
Compruebe posibles fugas de refrigerante. Si hay fugas de refrigerante, la junta está dañada. Cambie el conjunto de la bomba de agua.
|
Diagnóstico de averías
| Diagnóstico de averías |
Pomba de refrigerante
|
SÍNTOMAS |
CAUSAS POSIBLES |
Solución |
||||||||||||
|
Fuga de refrigerante |
|
COMPROBAR VISUALMENTE |
|
|
||||||||||
|
||||||||||||||
|
|
|
||||||||||||
|
|
|||||||||||||
|
|
|
||||||||||||
|
Ruido |
|
Comprobación con un estetoscopio |
|
|
||||||||||
|
||||||||||||||
|
Comprobación tras desmontar la correa de transmisión |
|
|
||||||||||||
|
||||||||||||||
|
Comprobación tras desmontar la bomba de agua. |
|
|
||||||||||||
|
Sobrecalentamiento |
|
Propulsor flojo |
|
|
||||||||||
|
|
|||||||||||||
Componentes y localización de los componentes Componentes 1. Radiador 2. Manguera superior del radiador 3. Manguera inferior del radiador 4.
Componentes y localización de los componentes Componentes 1. Cubierta del termostato 2. Termostato 3. Caja del termostato 4.
