Kia Cadenza YG: Sistema de embrague / Pedal del embrague
Componentes y localización de los componentes
| Componentes |

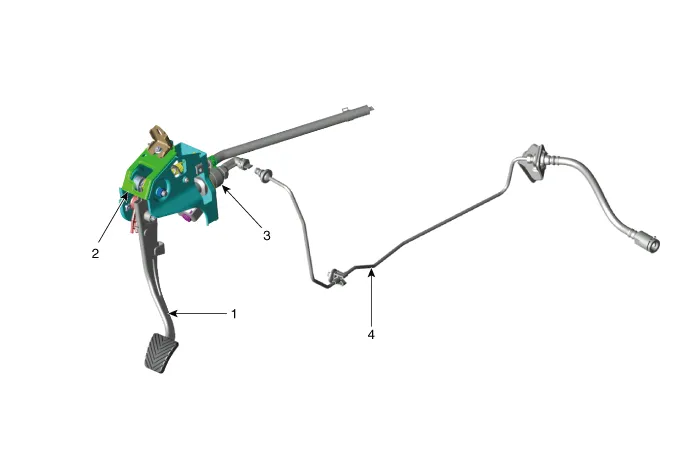

[Gasolina 1,2, 1,4]
| 1. Conjunto del pedal del embrague
2. Interruptor del embrague y de bloqueo de encendido |
3. Cilindro maestro 4. Tubo del embrague |

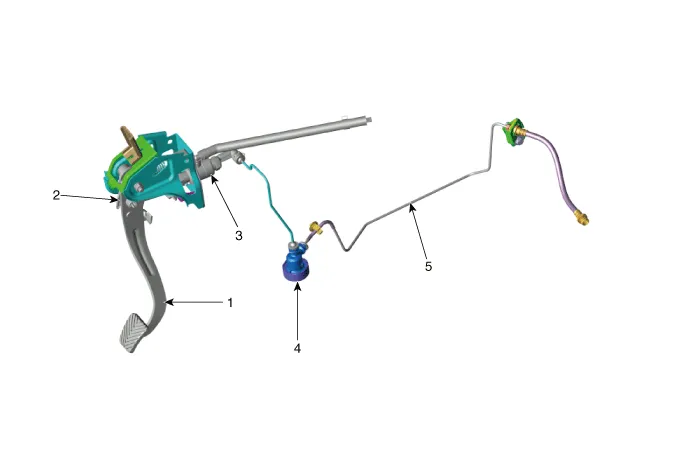

[Gasolina 1,0 T-GDI, Diesel 1,4]
| 1. Conjunto del pedal del embrague
2. Interruptor del embrague y de bloqueo de encendido 3. Cilindro maestro |
4. Regulador del embrague 5. Tubo del embrague |
Procedimientos de reparación
| Extracción |
[Gasolina 1,2, 1,4]
| 1. |
Ponga el encendido en OFF y desconecte el cable (-) de la batería. |
| 2. |
Desmonte el panel de protección inferior. (Consulte el grupo de carrocería - "Panel de protección inferior") |
| 3. |
Desconecte el conector del interruptor del embrague y del bloqueo de encendido.
|
| 4. |
Empuje la varilla de empuje.
|
| 5. |
Desmonte el conjunto del purificador de aire. G 1,2 MPI (Consulte "Sistema mecánico del motor : Purificador de aire") G 1,4 MPI (Consulte "Sistema mecánico del motor : Purificador de aire") |
| 6. |
Extraiga la batería y la bandeja de la batería. G 1,2 MPI (Consulte "Sistema eléctrico del motor : Batería") G 1.4 MPI (Consulte el sistema eléctrico del motor - "Batería") |
| 7. |
Desmonte el ECM. G 1,2 MPI (Consulte "Control del motor / Sistema de combustible : Módulo de control del motor (ECM)") G 1,4 MPI (Consulte "Control del motor / Sistema de combustible : "Módulo de control del motor (ECM)") |
| 8. |
Desconecte la manguera del depósito (A) y el tubo del embrague (B) del cilindro maestro del embrague.
|
| 9. |
Extraiga el cilindro maestro del embrague (A) girándolo en sentido horario.
|
| 10. |
Afloje las tuercas y el perno de montaje del pedal del embrague y después desmonte el pedal del embrague (A)
|
[Gasolina 1,0 T-GDI, Diesel 1,4]
| 1. |
Ponga el encendido en OFF y desconecte el cable (-) de la batería |
| 2. |
Desmonte el panel de protección inferior. (Consulte el grupo de carrocería - "Panel de protección inferior") |
| 3. |
Desconecte el conector del interruptor del embrague y del bloqueo de encendido.
|
| 4. |
Empuje la varilla de empuje.
|
| 5. |
Desmonte el conjunto del purificador de aire. D 1,4 U2 TCI (Consulte "Sistema mecánico del motor : Purificador de aire") G 1,0 T-GDI (Consulte "Sistema mecánico del motor : Purificador de aire") |
| 6. |
Desmonte la batería y la bandeja D 1,4 U2 TCI (Consulte "Sistema eléctrico del motor : Batería") G 1,0 T-GDI (Consulte "Sistema eléctrico del motor : Batería") |
| 7. |
Desmonte el filtro de combustible. (Solo para vehículos diesel) D 1,4 U2 TCI (Consulte "Control del motor / Sistema de combustible : Filtro de combustible") |
| 8. |
Desmonte el ECM. D 1,4 U2 TCI (Consulte "Control del motor / Sistema de combustible : Módulo de control del motor (ECM)") G 1,0 T-GDI (Consulte "Control del motor / Sistema de combustible : Módulo de control del motor (ECM)") |
| 9. |
Desconecte la manguera del depósito (A) y el tubo del embrague (B) del cilindro maestro del embrague.
|
| 10. |
Extraiga el cilindro maestro del embrague (A) girándolo en sentido horario.
|
| 11. |
Afloje las tuercas y el perno de montaje del pedal del embrague y después desmonte el pedal del embrague (A).
|
| Instalación |
| 1. |
El montaje debe realizarse en el orden inverso al desmontaje. |
| 2. |
Realice el procedimiento de purga de aire en el cilindro de desembrague después de verter el líquido de freno. (Consulte "Cilindro de desembrague : Ajuste") |
Características técnicas Características técnicas Elemento Características técnicas Voltaje de trabajo CC 12,5 V Fuerza de trabajo Posición inicial: 0,25 ± 0,15N(0,025 ± 0,015kg, 0,056 ± 0,034lb) Posición completa: 0,8 ± 0,2 N(0,08 ± 0,02 kgf, 0,579 ± 0,014 lb-ft) Temperatura de trabajo -40°C a 80°C (-40°F a 176°F) Descripción y operación Descripción – El interruptor de bloqueo del encendido está montado en el pedal del embrague.
Componentes y localización de los componentes Componentes [Gasolina 1,2, 1,4] 1. Conjunto del pedal del embrague 2.
