Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / acolchado / Panel de protección inferior

Componentes y localización de los componentes

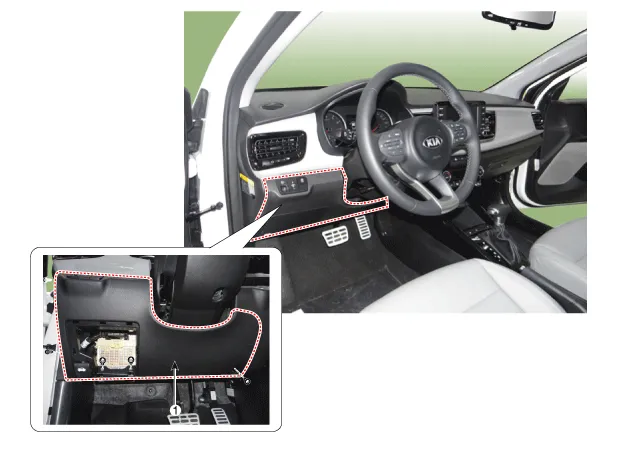

LOCALIZACIÓN DE LOS COMPONENTES

1. Panel de protección inferior

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte el panel del tablero de instrumentos (A) con un extractor.

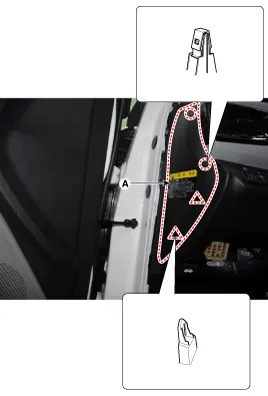

2.	Desmonte la cubierta lateral del panel de protección [LH] (A) con un extractor.

3.	Desmonte el guarnecido protector de la puerta delantera (A) con un desmontador.

4.	Desmonte el guarnecido lateral del panel inferior del parabrisas (A) con un desmontador.

5.	Extraiga la cubierta de la caja de conexiones del compartimento del acompañante (A).

6.	Separe el cable de la manilla de desbloqueo del pestillo del capó (A) tras aflojar los tornillos de montaje.

7.	Separe el panel inferior del panel de protección (A) tras aflojar los tornillos y los pernos.

8.	Desconecte el conector del interruptor lateral inferior del panel de protección (A).

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Cambie los clips que estén dañados.
