Kia Cadenza YG: acolchado / Panel de la cubierta de la columna de dirección
Componentes y localización de los componentes

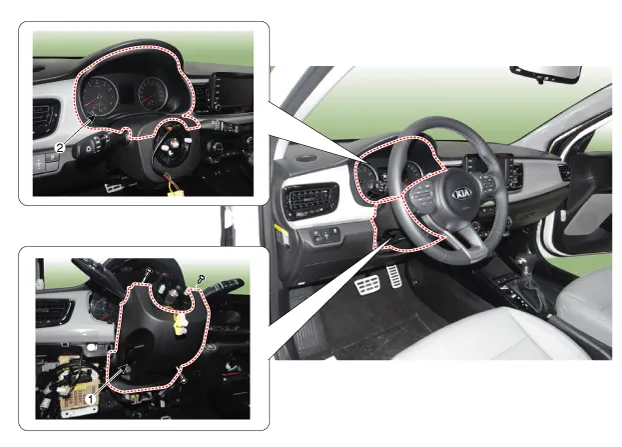

| LOCALIZACIÓN DE LOS COMPONENTES |
| 1. Panel inferior de la cubierta
de la columna de dirección |
2. Panel superior de la cubierta
de la columna de dirección |
Procedimientos de reparación
| Sustitución |
[Panel superior de la cubierta de la columna de dirección]
Póngase guantes para proteger sus manos. |
|
| 1. |
Desmonte el panel superior de protección de la columna de dirección (A) con un desmontador.
|
| 2. |
El montaje debe realizarse en el orden inverso al desmontaje.
|
[Panel inferior de la cubierta de la columna de dirección]
| 1. |
Retire el panel superior de la cubierta de la columna de dirección. |
| 2. |
Desmonte el panel de protección inferior. (Consulte el panel de protección - "Panel de protección inferior") |
| 3. |
Desmonte el panel inferior de la cubierta de la columna de dirección (A) tras aflojar los tornillos de montaje.
|
| 4. |
El montaje debe realizarse en el orden inverso al desmontaje.
|
