Kia Cadenza YG: Guarnecido interior / GUARNECIDO DEL PILAR CENTRAL

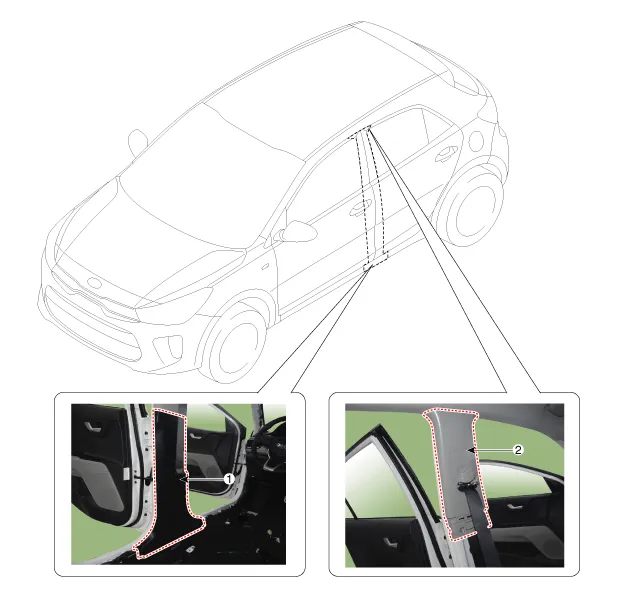

Componentes y localización de los componentes
| LOCALIZACIÓN DE LOS COMPONENTES |
1. Guarnecido de la columna inferior
central
|
2. Guarnecido superior del pilar
central
|
Procedimientos de reparación
[Guarnecido inferior
del pilar central]
|
Póngase guantes para proteger sus manos.
|
| • |
Use una herramienta de plástico para desmontar paneles y desmonte
las piezas interiores sin dañar la superficie.
|
| • |
Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.
|
|
| 1. |
Desmonte el guarnecido del umbral de la puerta.
(Consulte el guarnecido interior - "Guarnecido protector de la puerta")
|
| 2. |
Desmonte con cuidado el burlete lateral de la carcasa de la puerta delantera.
|
| 3. |
Desmonte el cinturón de seguridad (B) del sistema EFD con la herramienta
especial (0K888-D4200).
|
| 4. |

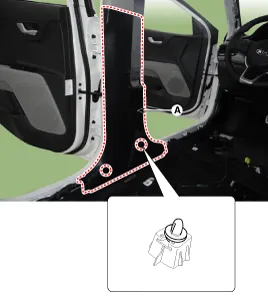

Con un desmontador, desmonte el guarnecido inferior de la columna central
(A).
|
| 5. |
El montaje debe realizarse en el orden inverso al desmontaje.
| •
|
Asegúrese de que el conector está correctamente enchufado.
|
| •
|
Cambie los clips que estén dañados.
|
|
|
[Guarnecido superior
del pilar central]
|
Póngase guantes para proteger sus manos.
|
| • |
Use una herramienta de plástico para desmontar paneles y desmonte
las piezas interiores sin dañar la superficie.
|
| • |
Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.
|
|
| 1. |
Desmonte el guarnecido inferior de la columna central.
|
| 2. |
Desmonte el guarnecido superior de la columna central (A) tras aflojar
el perno.
|
| 3. |
El montaje debe realizarse en el orden inverso al desmontaje.
|
Asegúrese de que el conector está correctamente enchufado.
|
|
