Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / puerta trasera / Cristal de la ventanilla de la puerta trasera

Componentes y localización de los componentes

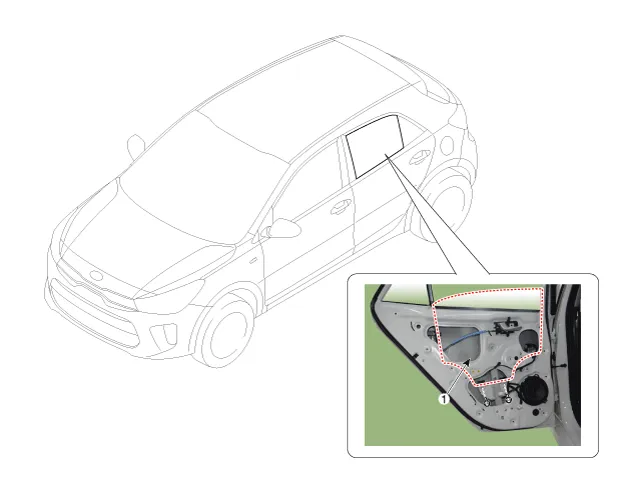

LOCALIZACIÓN DE LOS COMPONENTES

1. Luna de la ventanilla de la puerta trasera

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte el guarnecido de la puerta trasera. (Consulte la puerta trasera - "Guarnecido de la puerta trasera")

2.	Desmonte el soporte de montaje del tirador de la puerta (A) tras aflojar los tornillos.

3.	Desconecte el conector del altavoz de la puerta delantera (A) y después extraiga los clips de montaje del cableado.

4.	Extraiga el sello del guarnecido de la puerta delantera (A).

5.	Extraiga el burlete interior de la correa de la puerta delantera (A).

6.	Extraiga el burlete exterior de la correa de la puerta delantera (A).

7.	Separe el burlete lateral de la puerta (A).

8.	Afloje los tornillos y tuerca de montaje.

9.	Extraiga la moldura y el cristal fijo lateral (A).

10.

Extraiga el cristal de la ventana de la puerta trasera (A) tras aflojar los pernos de montaje.

Tenga cuidado de no dejar caer el cristal ni raye la superficie del mismo.

•	Utilice el interruptor de la puerta para alinear el perno de montaje en la puerta.

•	Si no puede hacer funcionar el motor de la ventanilla, desmonte el motor y alinee el orificio manualmente.

11.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Compruebe que el cristal funcione correctamente.

•	Compruebe posibles daños en el canal del cristal y cámbielo si es necesario.

•	Ajuste el cristal si es necesario.
