Kia Cadenza YG: Paragolpes trasero / Conjunto del parachoques trasero
Componentes y localización de los componentes

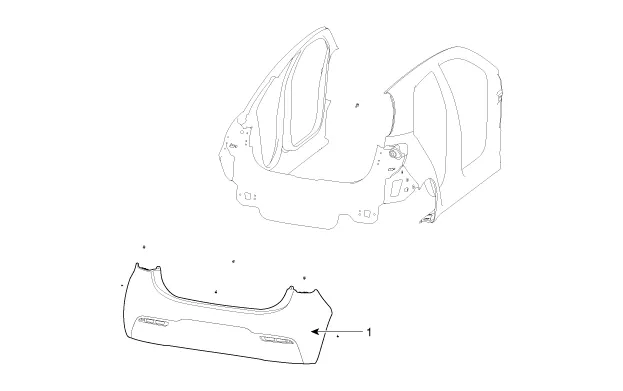

| LOCALIZACIÓN DE LOS COMPONENTES |
| 1. Cubierta del parachoques trasero
|
Procedimientos de reparación
| Sustitución |
Póngase guantes para proteger sus manos. |
|
| 1. |
Separe la luz de combinación trasera (A) tras aflojar los tornillos de montaje.
|
| 2. |
Desconecte la junta impermeable (A).
|
| 3. |
Desconecte el conector de la luz de combinación trasera (A).
|
| 4. |
Extraiga el fijador de montaje superior del parachoques trasero.
|
| 5. |
Desmonte la cubierta inferior lateral del parachoques trasero tras aflojar los clips y las tuercas de montaje.
|
| 6. |
Desmonte el parachoques lateral trasero después de aflojar los tornillos de fijación.
|
| 7. |
Desacople los ganchos de goma (A) del silenciador (B).
|
| 8. |
Afloje los pernos de fijación. (IZQ)
(DCH)
|
| 9. |
Desmonte el parachoques delantero tras desconectar el conector del cableado del parachoques trasero (A).
|
| 10. |
El montaje debe realizarse en el orden inverso al desmontaje.
|
