Kia Cadenza YG: Asiento delantero / Conjunto del asiento delantero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Asiento delantero / Conjunto del asiento delantero

Componentes y localización de los componentes

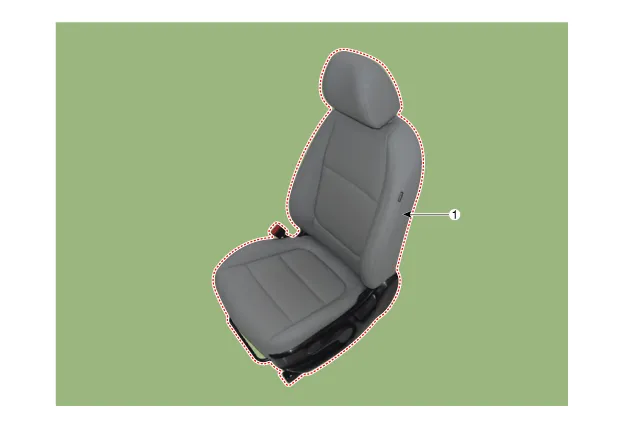

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto del asiento delantero

Procedimientos de reparación

Sustitución

Afloje los pernos de montaje del asiento delantero (A).

Par de apriete:

44,1 ~ 58,8 N·m (4,5 ~ 6,0 Kgf·m, 32,5 ~ 43,4 lb·pie)

(Delantero)

2.	Desconecte el conector del airbag (A), el conector del interruptor del asiento eléctrico y calefactor del asiento (B), el conector de la hebilla del cinturón de seguridad delantero (C) y el conector de la unidad del calefactor del asiento (D). [del conductor] [del pasajero]

El montaje debe realizarse en el orden inverso al desmontaje.

PROCEDIMIENTO DE MONTAJE DEL PERNO DE SUJECIÓN DEL ASIENTO

•	Coloque el asiento hacia atrás. Compruebe que ambos lados estén bloqueados y apriete temporalmente el perno de fijación delantero.

•	Ajústelo en la posición más hacia delante. Compruebe que cada guía está bloqueada y después apriete el tornillo de fijación trasero completamente.

•	Ajuste el asiento a la posición más atrasada posible. Compruebe que el perno de fijación delantero se ha apretado completamente.

•	Compruebe que el asiento funciona con suavidad y que todas las fijaciones cumplen su función.
