Kia Cadenza YG: Carroceria (interior y exterior) / COMPONENTES
Componentes y localización de los componentes

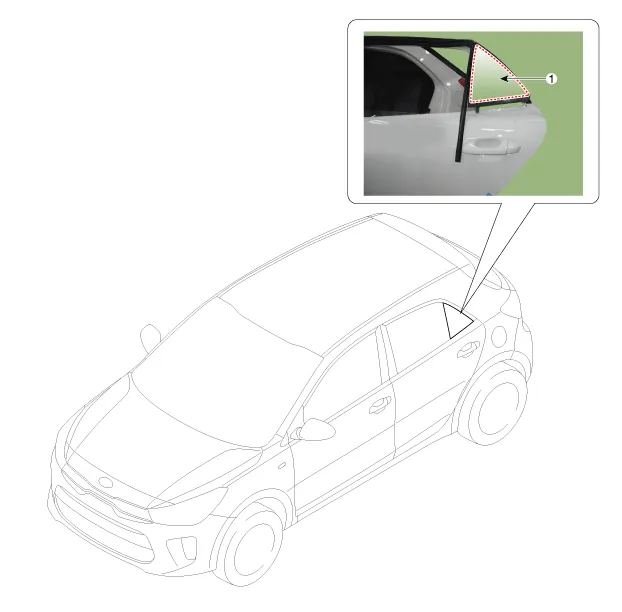

| LOCALIZACIÓN DE LOS COMPONENTES |
| 1. Cristal fijo lateral |
Procedimientos de reparación
| Sustitución |
| 1. |
Baje el cristal de la ventanilla de la puerta trasera pulsando el interruptor de la ventanilla eléctrica. |
| 2. |
Desmonte el guarnecido de la puerta trasera. (Consulte la puerta trasera - "Guarnecido de la puerta trasera") |
| 3. |
Desmonte el soporte de montaje del tirador de la puerta (A) tras aflojar los tornillos.
|
| 4. |
Desconecte el conector del altavoz de la puerta delantera (A) y después extraiga los clips de montaje del cableado.
|
| 5. |
Extraiga el sello del guarnecido de la puerta delantera (A).
|
| 6. |
Extraiga el burlete interior de la correa de la puerta delantera (A).
|
| 7. |
Extraiga el burlete exterior de la correa de la puerta delantera (A).
|
| 8. |
Separe el burlete lateral de la puerta (A).
|
| 9. |
Afloje los tornillos y pernos de montaje.
|
| 10. |
Extraiga la moldura y el cristal fijo lateral (A).
|
| 11. |
Extraiga la moldura de la puerta trasera (A).
|
| 12. |
Retire el cristal fijo del lateral trasero (A).
|
| 13. |
El montaje debe realizarse en el orden inverso al desmontaje.
|
